Изолятор ИПУ-10/630-7,5 УХЛ1

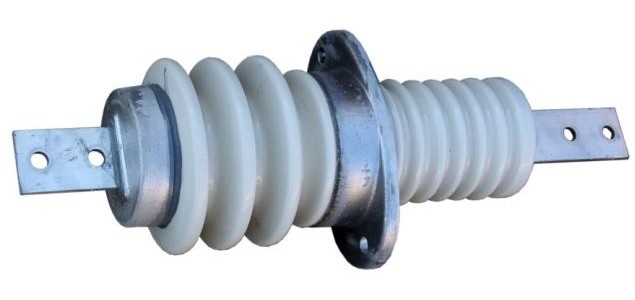

Проходной изолятор ИПУ-10/630-7,5 УХЛ1 применяется при необходимости провести токоведущий проводник через стену, к примеру осуществить ввод напряжения в подстанцию. Для крепления к стене снабжен фланцем овальной формы.

Расшифровка ИПУ-10/630-7,5 УХЛ1

И — изолятор;
П — проходной;
У — усиленное исполнение;
10 — номинальное напряжение, кВ;
630 — номинальный ток, А;
7,5 — минимальная механическая разрушающая сила на изгиб, кН;
УХЛ — климатическое исполнение по ГОСТ 15150-69;
1 — категория размещения по ГОСТ 15543.1-89.

Материал изоляционной части — электротехнический фарфор подгруппы 110 ГОСТ 20419-83.

Арматура изолятора — из алюминиевых сплавов ГОСТ 1583-93.

Токоведущая шина — из алюминия или алюминиевых сплавов ГОСТ 15176-89.

Гарантийный срок службы 10 лет с момента ввода в эксплуатацию, но не более 12 лет с момента отгрузки

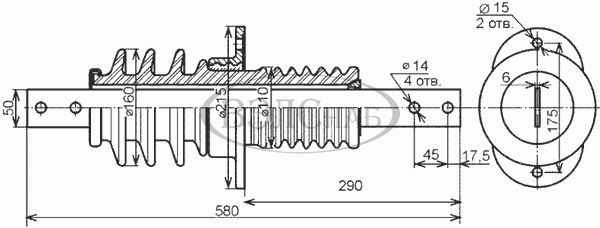

Габаритные размеры, чертеж ИПУ-10/630-7,5 УХЛ1
