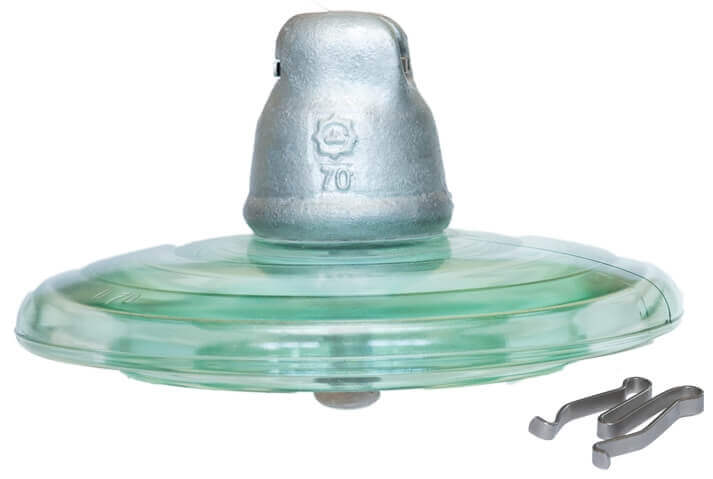

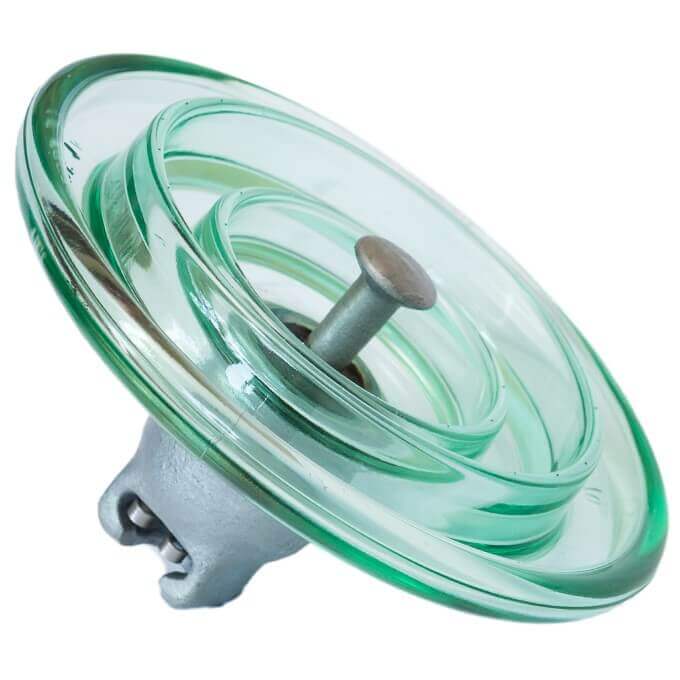

Изолятор ПС-70Е 212W подвесной стеклянный

Изоляторы ПС-70Е 212W используются при подвешивании проводов ВЛ, кабелей и грозозащитных тросов ОРУ и ЛЭП в сети напряжением от 10 кВ и выше. Изоляторы собираются в гирлянды и фиксируются специальным замком, предотвращающим их расцепление.

Упаковываются на паллеты по 175 шт, 7 слоев решеток в высоту, по 25 изоляторов в каждом слое, по 5 изоляторов в ряду, 5 рядов.

Вес одной упаковки 675 кг, размеры паллеты: 1210 х 760 х 1500 мм.

Технические характеристики

Вариант использования в натяжной подвеске

Состав подвески: серьга СРС-7-16, 2 изолятора ПС-70Е, ушко У1-7-16, звено ПРТ-7-1, натяжной зажим НБ-2-6А

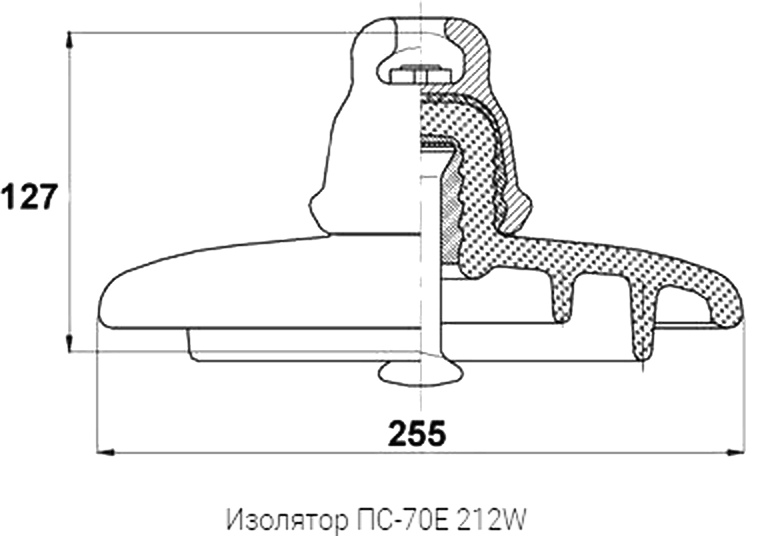

Габаритные размеры, чертеж изолятора ПС-70Е 212W

Выдерживаемые напряжения подвесной гирлянды с изоляторами стандартного профиля основываются на испытаниях по ГОСТ 6490-93 и МЭК 60383. Характеристики даны для гирлянд без защитных экранов и разрядных рогов.

Условия эксплуатации

• температура воздуха – от -50 до +45 градусов Цельсия;
• высота над уровнем моря – 2000 м;
• относительная влажность воздуха – до 100%;
• нормальная степень загрязненности атмосферы.

В каталоге представлен изолятор ПС-70Е 212W подвесной стеклянный для электрической изоляции токоведущих частей от заземлённых конструкций.

Выполняет обеспечение безопасного изоляционного расстояния.

Материал - закаленное стекло.

Работает в условиях ВЛ и подстанциях всех классов напряжения.

Документация и сертификаты в комплекте.

Звоните для консультации и оформления заявки.
