Описание товара

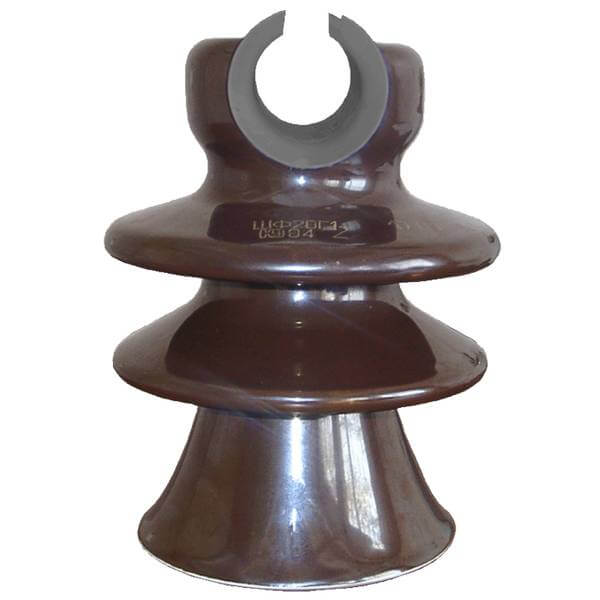

Изолятор ШФ-20Г1 используется на ЛЭП с изолированными самонесущими кабелями (СИП). Номинальное напряжение устройства – 6, 10, 20 кВ. Провода укрепляются в желобке или на шейке штыревого изолятора. Штыревыми изоляторы называются по своей конструкции: изолирующие части устанавливаются на специальный стандартный штырь, а крепление выполняется специальными колпачками. Основное отличие от других видов изоляторов заключается в том, что изделие имеет одну цельную деталь, а не несколько сборных. В настоящее время изготавливаются из электротехнического фарфора, поверхность с покрытием глазурью.
Основные характеристики
|
Механическая разрушающая сила при изгибе, не менее
|
13 кН
|
|
Длина пути утечки, не менее
|
400 мм ± 10
|
|
Пробивное напряжение промышленной частоты, не менее
|
180 кВ
|
|
Выдерживаемое импульсное напряжение, не менее
|
135 кВ
|
|
Выдерживаемое напряжение частотой 50 Гц под дождем
|
65 кВ
|
|
Масса
|
3,5 кг
|
|
Среднегодовой уровень отказов, относительно ед./год, не более
|
0,0005
|
|
Степень загрязнения атмосферы
|
1, 2, 3
|
Классическим вариантом является изолятор, изготовленный из электротехнического фарфора, который маркируется буквами ШФ – штыревой фарфоровый. В маркировке устройства также присутствуют цифры, обозначающие номинальное напряжение, в данном случае, ШФ-20Г1 – 20 кВ и стоящие за ними буквы (Г), которые обозначают индекс серии модернизации изолятора.

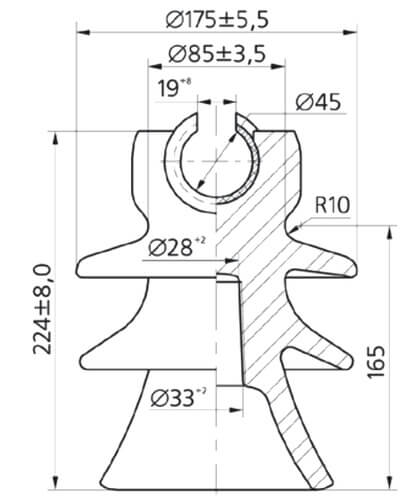

Чертеж и габаритные размеры

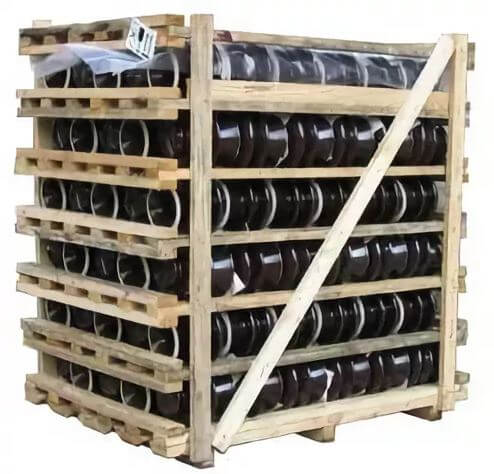

Нормы упаковки
|
Количество изоляторов в упаковке
|
126 шт
|
|
Вес упаковки
|
714 / 630 кг
|
|
Габариты упаковки
|
805x1160x1185
|
