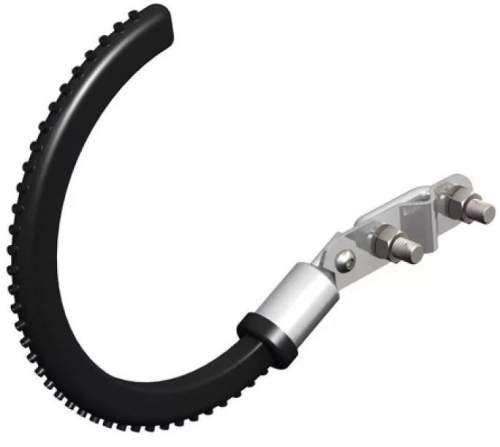

Разрядник РМК-20-IV УХЛ1 /021
Стример
Артикул: Разрядник РМК-20-IV УХЛ1

Описание товара:

Хит продаж!
Наилучшее решение для защиты ВЛ и установленного на них оборудования от грозовых отключений и повреждений!

Разрядник РМК-20-IV-УХЛ1 сертифицирован и может применяться как альтернативное решение длинно-искровым разрядникам РДИП-10-IV-УХЛ1.

При этом РМК-20, имея более низкую стоимость, обладает рядом преимуществ:

- возможность применения на линиях 6-20 кВ, варьируя расстояние искрового промежутка;

- гораздо меньшие габаритные размеры и масса изделия, лучшая эргономика;

- принципиально новый, и уже испытанный в течение нескольких грозовых сезонов на линиях 6, 10, 15 кВ (сети МРСК и «Лукойл»), принцип работы изделия.

Характеристики:
Артикул
Разрядник РМК-20-IV УХЛ1
Производитель
Вес
1,0 кг
Номинальное напряжение разрядника
20 кВ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Принимаем заказы на сайте круглосуточно
Принимаем заказы на сайте круглосуточно
Профессиональная помощь в подборе товаров
Профессиональная помощь в подборе товаров
Скидки постоянным покупателям
Скидки постоянным покупателям

Описание товара

Индуктивные перенапряжения больше не будут представлять угрозу для высоковольтных линий электропередачи (6 — 20 кВ), когда купите в нашей компании высокоэффективные разрядники РМК-20-IV УХЛ1. Монтаж можно провести как линиях СИП, так и на линиях с проводом без изоляции – и грозы больше нипочем, неприятных последствий (отключения линии, пережога жилы) от них не будет в течение трех десятков лет минимум, ведь именно столько составляет срок службы устройств!

Российская Федерация обладает огромной территорией, в которой представлены практически все климатические зоны. Поэтому мы предлагаем разрядники, которые будут безукоризненно функционировать в самых суровых условиях, пусть хоть мороз до -60, хоть жара до +50 °С! С ними не страшные удары молнии, даже многократные – из строя не выйдут, линию защитят!

Конструкция

Отличительная черта – продуманность каждого элемента и всего устройства в целом, которое представляет собой уникальный образец инженерной мысли.

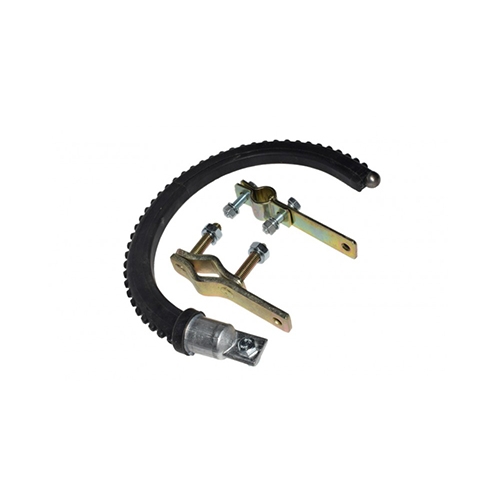

Разрядник РМК-20-IV содержит:

  • стеклопластиковый несущий стержень;
  • изогнутую мультикамерную систему (МКС);
  • узел крепежный, состоящий из металлический пластин, связанных в цельную конструкцию болтовыми соединениями.

В свою очередь главный элемент, т. е. мультикамерная система, состоит из:

  • силиконового профиля;
  • промежуточных электродов;
  • дугогасящих камер и каналов разряда.

Установка разрядника производится на штырь, на котором установлен изолятор. Важно соблюсти правильный промежуток между проводом и верхним концом разрядника - воздушный просвет должен быть от 30 до 60 миллиметров.

Конструкция разрядника РМК-20-IV УХЛ1

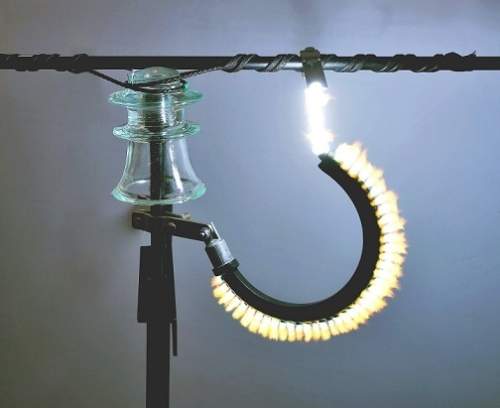

Принцип действия

Во время грозы импульсные разряды попадают в камеры малого объёма, где создается высокое давление, вынуждающее каналы переместиться к изоляционной поверхности и выдуться из разрядника РМК-20-IV УХЛ1. В процесс каналы охлаждаются, их сопротивление повышается, за счет чего ограничивается импульсный ток перенапряжения, возникшего из-за грозы.

Есть 2 варианта гашения искрового разряда:

  1. сопровождающий ток частотой 50 Гц переходит через ноль;
  2. снижение импульса перенапряжения (его мгновенного значения) до большего или равного напряжения промышленной частоты.

В любом случае эрозия стенок камер незначительна, чем и обусловлена надежность устройств и их продолжительный срок службы.

Принцип действия разрядника РМК-20-IV УХЛ1

Установка

Монтаж осуществляется на опорах ВЛ, которые являются заземлителем. Фазы должны чередоваться. На одну опору устанавливается одно устройство.

Важно, чтобы между проводом ВЛ и концевым электродом разрядника РМК-20-IV УХЛ1 был воздушный искровой воздушный зазор 3 — 6 см. Прежде всего пробой будет в этом месте, и лишь потому задействуется разрядник.

Расшифровка условного обозначения

Структура условного обозначения разрядника РМК-20-IV УХЛ1

Правильный выбор разрядника РМК-20 для Вашей линии Код для заказа
Для защиты ВЛ 6 - 20 кВ с неизолированным проводом 022
Для защиты ВЛ 6 - 20 кВ с защищенным проводом
021
Для монтажа разрядника под напряжением на ВЛ 6 кВ с неизолированным проводом 012

Технические характеристики

Класс напряжения 6 - 10 кВ 15 - 20 кВ
Число дугогасящих камер МКС 40 40
Внешний искровой промежуток 40 - 60 мм 50 - 70 мм
Импульсное 50%-ное разрядное напряжение, не более 85 кВ 85 кВ
Выдерживаемое напряжение промышленной частоты, не менее
- в сухом состоянии
- под дождем

30 кВ
20 кВ

40 кВ
30 кВ
Многократно выдерживаемый импульсный ток 8/50 мкс, не менее 20 кА 20 кА
Масса 1,0 кг 1,0 кг
Срок службы, не менее 30 лет 30 лет

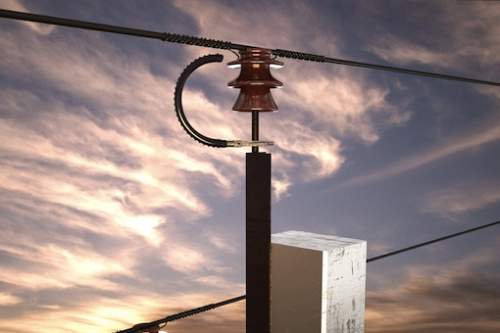

Установка на опоре

Разрядники РМК-20-IV УХЛ1 монтируются на опорах высоковольтных линий электропередач на чередующихся фазах, поскольку только в таком случае можно надежно защитить ее от грозовых индуктивных перенапряжений. В качестве заземляющих устройств выступают опоры. Что касается такого вопроса, как степень эффективности гашения сопровождающих токов этими разрядниками, то, как показывает практика, она тем выше, чем величина их меньше. Именно поэтому необходимо, чтобы опоры были надежно и в соответствии со всеми действующими нормами и правилами заземлены: дело в том, что в таком случае токи станут минимальными.

Установка разрядников РМК-20-IV УХЛ1

Сравнение технических средств с момента разработки разрядника РДИП-10 до разработки РМК-20

Разрядник нового поколения испытан и сертифицирован. Его функции аналогичны задачам РДИ, эти устройства взаимозаменяемы и могут применяться на линиях 6 — 10 кВ. При этом РМК-20 по характеристикам превосходит РДИП-10.

Современные разрядники РМК-20

Конкретные примеры успешной эксплуатации разрядников РМК-20-IV УХЛ1

Не будем голословны, на фактах покажем, что разрядники данного типа являются высокоэффективными устройствами.

Сотрудники СЦ «Лангепасэнергонефть» предоставили такие данные по наблюдениям в течение периода с мая 2010 по сентябрь 2011 года:

  • ни одно из установленных на линиях устройства не получило никаких повреждений, не упало и даже ничуть не сместилось;
  • ни изоляция, ни провода, ни оборудование подстанции не пострадали;
  • отключений линий во время гроз не было;
  • дважды ураганный ветер перестывал провода и устройства срабатывали безукоризненного автоматически повторно включая систему.

Благодаря работе устройства финансовых потерь из-за прекращения добычи углеводородов в период гроз не зафиксировано.

Заинтересовали разрядники РМК-20-IV УХЛ1 настолько, что готовы заказать крупную партию? В таком случае воспользуйтесь удобным сервисом нашего онлайн-магазина, чтобы сделать заказ на высокотехнологические устройства, цена на которые у нас самая низкая на рынке! Объем поставки ограничен лишь только вашими потребностями – на складе всегда хранится специально для вас достаточное количество продукции!

Есть вопросы, хотите обсудить особые условия сотрудничества?

Свяжитесь с нашими менеджерами прямо сегодня и и результат переговоров вас более чем удовлетворит.

Разрядники РМК-20
Характеристики:
Прочие
Артикул Разрядник РМК-20-IV УХЛ1
Производитель Стример
Вес 1,0 кг
Номинальное напряжение разрядника 20 кВ
