Изолятор ПС-70Е подвесной стеклянный

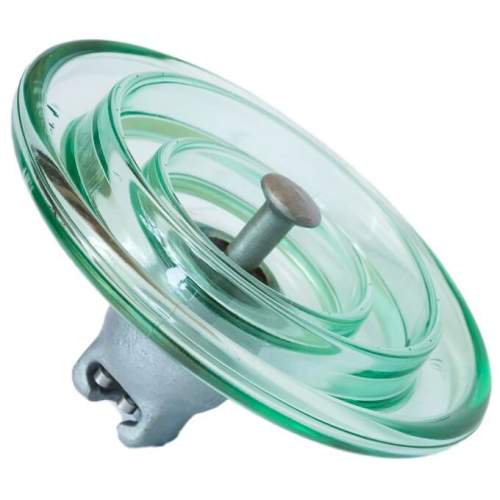

Изолятор ПС-70Е подвесной стеклянный фото 2
Изолятор ПС-70Е подвесной стеклянный фото 3
ЮАИЗ
Артикул: ПС-70Е
Другие варианты товара:
Модификация:
Характеристики:
Артикул
ПС-70Е
Производитель
Вес
3,4 кг
Минимальная разрушающая сила, кН
70 кН
Вес упаковки
675 кг
Габариты упаковки
760x1210x1500
Группа товаров
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Принимаем заказы на сайте круглосуточно
Принимаем заказы на сайте круглосуточно
Профессиональная помощь в подборе товаров
Профессиональная помощь в подборе товаров
Скидки постоянным покупателям
Скидки постоянным покупателям

Описание товара

Назначение и сфера применения изоляторов ПС-70Е

Изоляторы ПС-70 Е используются при подвешивании проводов ВЛ, кабелей и грозозащитных тросов ОРУ и ЛЭП в сети напряжением от 10 кВ и выше. Изоляторы собираются в гирлянды и фиксируются специальным замком, предотвращающим их расцепление.

Технические характеристики

Параметр Значение
Условное обозначение по ГОСТ27661 ПС70Е 212V или ПС70Е 112V
Условное обозначение по IEC 60305 U70BS или U70BL
Минимальная механическая разрушаюшая нагрузка 70 кН
Минимальная прочность остатка 56 кН
Диаметр изоляционной детали, D 255 мм
Строительная высота, Н 127 или 146 мм
Номинальная длина пути утечки 320 мм
Условный размер сферического соединения по ГОСТ 27396-93, МЭК 120-84 16 мм
Пробивное напряжение в изолирующей среде 130 кВ
Выдерживаемое напряжение 50 Гц (сухое) 70 кВ
Выдерживаемое напряжение 50 Гц (под дождем) 40 кВ
Выдерживаемое напряжение стандартного грозового импульса 105/105 кВ
Номинальное напряжение при допустимом уровне радиопомех 60/20 кВ при 86/25 Дб/кВ
Масса 3,6 кг

Нормы загрузки

Изоляторы ПС-70 упаковываются в паллеты по 175 шт, 7 слоев решеток в высоту, по 25 изоляторов в каждом слое, по 5 изоляторов в ряду, 5 рядов. Вес одной упаковки примерно 675 кг, размеры паллеты: 1210 х 760 х 1500 мм.

Нормы отгрузки изоляторов ПС-70Е скачать в pdf

Основные особенности

Основное достоинство изоляторов из закаленного стекла заключается в том, что их повреждения сразу заметны. Теряющие свои характеристики изделия из фарфора обнаружить труднее, так как их поверхность может покрываться сетью мельчайших трещин, плохо различимых глазом.

Вариант использования изоляторов ПС-70Е в натяжной подвеске

В состав натяжной подвески входит следующая арматура: серьга СРС-7-16, 2 изолятора ПС-70Е, ушко У1-7-16, звено ПРТ-7-1, натяжной зажим НБ-2-6А

Изоляторы ПС-70 Е собираются в гирлянды. Количество устройств в ней зависит от климатических условий, материала опоры, класса напряжения линии. По назначению гирлянд можно выделить: поддерживающие и натяжные. Поддерживающие гирлянды поддерживают вес расположенных в пролете проводов, в то время как натяжные аналоги используются для крепления проводов к анкерным и анкерно-угловым опорам.

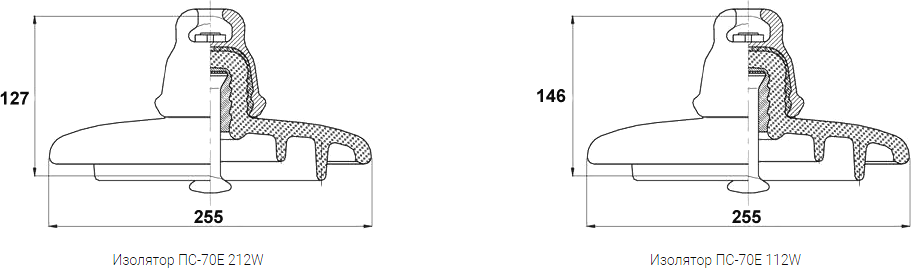

Варианты исполнения

Изоляторы изготавливаются в двух вариантах:

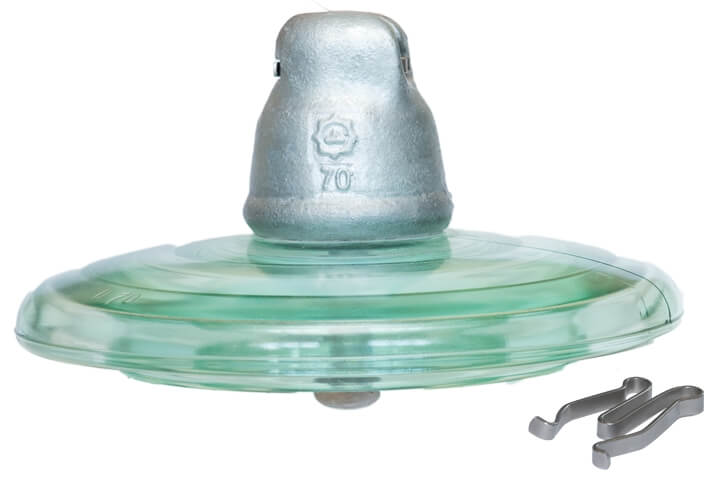

- Изолятор ПС-70Е 212W с малой (уменьшенной) строительной высотой - 127 мм
- Изолятор ПС-70Е 112W с большой (увеличенной) строительной высотой - 146 мм


Изолятор ПС-70Е 212W Изолятор ПС-70Е 112W
Изолятор ПС-70Е 212W Изолятор ПС-70Е 112W

Применение изолятора ПС-70Е в гирляндах

Выдерживаемые напряжения подвесной гирлянды с изоляторами стандартного профиля основываются на испытаниях по ГОСТ 6490-93 и МЭК 60383. Характеристики даны для гирлянд без защитных экранов и разрядных рогов.

Количество изоляторов в гирлянде ПС-70Е 212W (U70BS) ПС-70Е 112W (U70BL)
Диаметр 255 мм Диаметр 255 мм
Строительная высота 127 мм Строительная высота 146 мм
Выдерживаемое напряжение
Промышленной частоты
Стандартного грозового импульса Промышленной частоты Стандартного грозового импульса
в сухом состоянии под дождем в сухом состоянии под дождем
2 113 кВ 65 кВ 175 кВ 130 кВ 75 кВ 195 кВ
3 157 кВ 100 кВ 245 кВ 180 кВ 115 кВ 275 кВ
4 204 кВ 135 кВ 320 кВ 235 кВ 155 кВ 360 кВ
5 244 кВ 170 кВ 395 кВ 280 кВ 195 кВ 430 кВ
6 283 кВ 200 кВ 460 кВ 325 кВ 230 кВ 505 кВ
7 326 кВ 231 кВ 525 кВ 375 кВ 265 кВ 580 кВ
8 365 кВ 261 кВ 585 кВ 420 кВ 300 кВ 660 кВ

Условия эксплуатации

  • температура воздуха – от -50 до +45 градусов Цельсия;
  • высота над уровнем моря – 2000 м;
  • относительная влажность воздуха – до 100%;
  • нормальная степень загрязненности атмосферы.
Характеристики:
Прочие
Артикул ПС-70Е
Производитель ЮАИЗ
Вес 3,4 кг
Минимальная разрушающая сила, кН 70 кН
Вес упаковки 675 кг
Габариты упаковки 760x1210x1500
Группа товаров Изоляторы стеклянные
Модификация 212W
Элемент каталога Изолятор ПС-70Е подвесной стеклянный

Файлы

ps-catalog.pdf Каталог, 2.6 МБ
sertifikat-ps70e-psd70e.pdf Сертификат , 604.07 КБ
zak-ps70e-psv70a-psd70e.pdf Сертификат , 176.36 КБ
