Изолятор ШФ-20Г

Назначение изоляторов ШФ-20Г

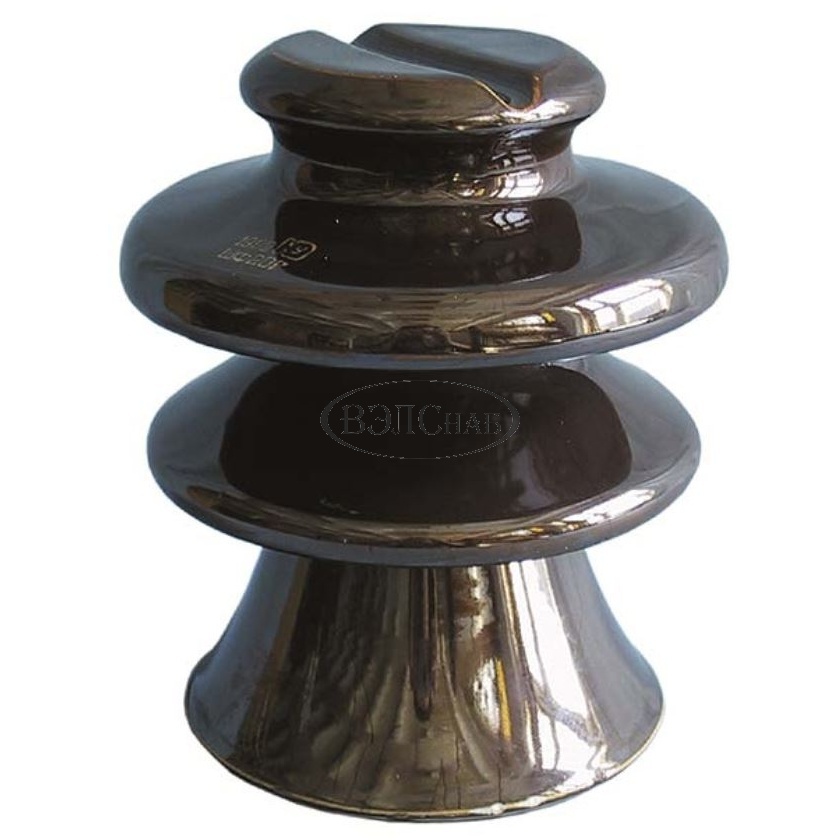

Одним из востребованных видов электротехнической продукции являются изоляторы ШФ-20Г. Они используются для крепления и изоляции проводов на воздушных линиях электропередач номинальным напряжением в 6, 10 и 20 кВ. Штыревыми изоляторы называются по своей конструкции: изолирующие части устанавливаются на специальный стандартный штырь, а крепление выполняется специальными колпачками. Основное отличие от других видов изоляторов заключается в том, что изделие имеет одну цельную деталь, а не несколько сборных. Провода устанавливаются на шейку или в желоб устройства. Материалом, из которого в настоящее время изготавливаются изоляторы ШФ-20Г, является электротехнический фарфор, поверхность с покрытием из неокрашенной глазури.

Основные характеристики

Классическим вариантом является изолятор, изготовленный из электротехнического фарфора, который маркируется буквами ШФ – штыревой фарфоровый. В маркировке устройства также присутствуют цифры, обозначающие номинальное напряжение, в данном случае, ШФ-20Г – 20 кВ и стоящие за ними буквы (Г), которые обозначают индекс серии модернизации изолятора. Изоляторы более ранней серии, такой как ШФ-20, а также его модификации ШФ-20А, ШФ-20Б, ШФ-20В на сегодняшний день сняты с производства, их заменили современные изоляторы ШФ-20Г.

Чертеж и габаритные размеры изолятора ШФ-20Г

Нормы упаковки изоляторов ШФ-20Г

Изолятор ШФ-20Г является наиболее популярным штыревым фарфоровым изолятором для высоковольтных линий с неизолированными проводами. Для крепления изоляторов используются стандартные штыри или крюки. Крепление изоляторов ШФ-20Г на крюки применяется при использовании деревянных опор. При необходимости крепления на железобетонные опоры используются специальные металлоизделия для ЛЭП: траверсы, оголовки, надставки, на штыри которых и крепятся изоляторы.
