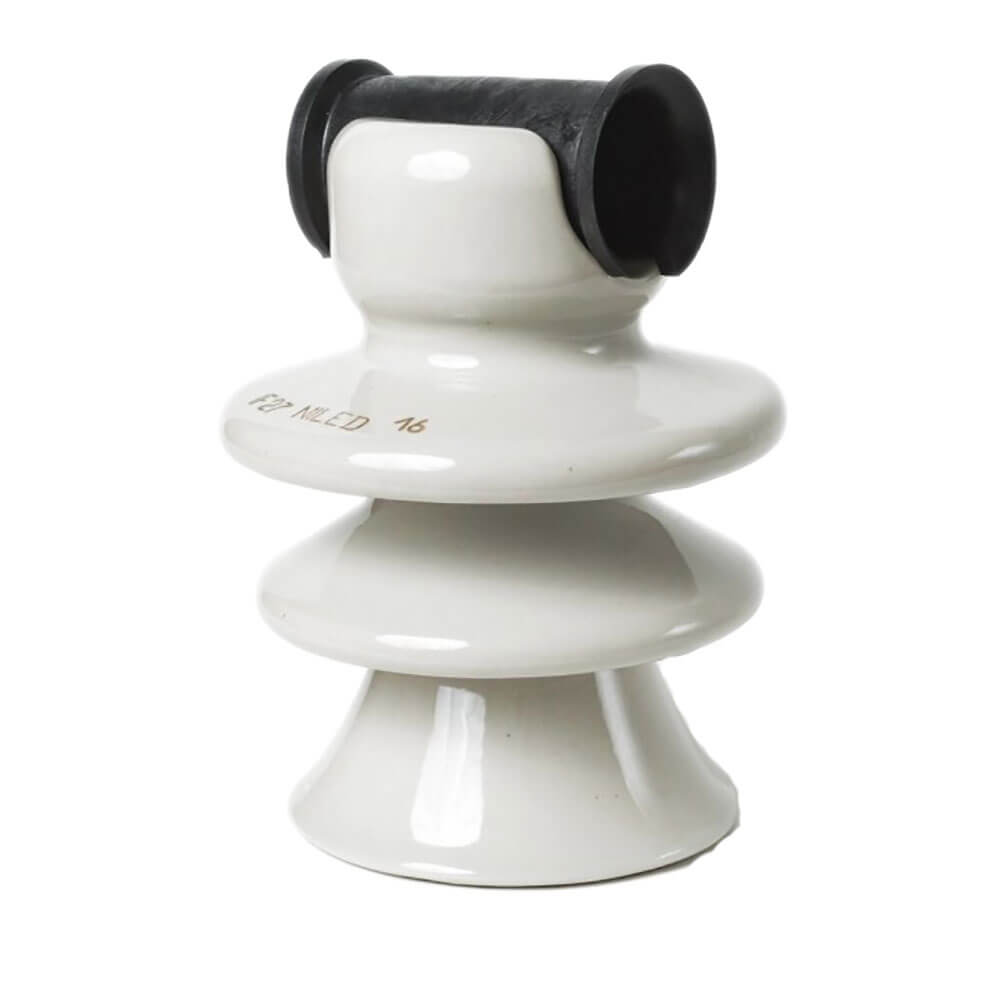

Изолятор IF 27

Штыревой фарфоровый изолятор IF 27 предназначен для изоляции и крепления проводов на воздушных линиях электропередач с защищенными проводами СИП-3 напряжением от 6 до 20 кВ

Для крепления изолятора на штыре необходимо использовать колпачки типа К или КП;

В желобе изолятора установлена пластмассовая втулка для раскатки провода без роликов.

Технические характеристики изолятора IF 27

Номинальное напряжение: 20 кВ.
Длина пути утечки: 400 мм.
Допустимая степень загрязнения на напряжение 10 кВ / 20 кВ — 3 / 1.
Выдерживаемое импульсное напряжение: 135 кВ.
Пробивное напряжение в изоляционной среде: 180 кВ.

Гарантийный срок: 5 лет с момента ввода в эксплуатацию, но не более 7 лет с момента продажи.

Срок службы изолятора IF 27 при отсутствии механического износа и соблюдении правил хранения — 40 лет.

Условия эксплуатации

Диапазон рабочих температур: от -60 до +50 °С.
Температура монтажа: от -20 до +40 °С.

Изолятор IF 27 предназначен для электрической изоляции токоведущих частей от заземлённых конструкций. Основная задача — обеспечение безопасного изоляционного расстояния. Корпус выполнен из фарфора. Область применения — в ВЛ и подстанциях напряжением до 20 кВ. Вся продукция сертифицирована и отвечает действующим стандартам.
