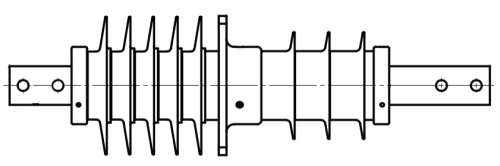

Изолятор ИППУ-10/630-8 УХЛ1

Полимерные проходные изоляторы ИППУ-10/630-8 УХЛ1 предназначены для изоляции и соединения токоведущих частей закрытых распределительных устройств с открытыми распределительными устройствами или линиями электропередачи.

Расшифровка ИППУ-10/630-8 УХЛ1

ИППУ - Х1/Х2 - Х3 - Х4 - Х5 - Х6, где:

• ИППУ - товарный знак проходных полимерных изоляторов;
• Х1 - номинальное напряжение, кВ;
• Х2 - номинальный ток, А;
• Х3 - минимальная разрушающая сила на изгиб, кН;
• Х4 - типоисполнение по фланцу и присоединительным размерам к шине;
• Х5 - степень загрязнения по ГОСТ 9920;
• Х6 - климатическое исполнение по ГОСТ 15150.

Преимущества полимерного изолятора ИППУ-10/630-8 УХЛ1 перед фарфоровым аналогом

• Отсутствие хрупкости и стойкость к динамическим ударным воздействиям;
• Устойчивость к работе в условиях сильного загрязнения;
• Высокая стойкость к воздействию кислот и щелочей, ультрафиолетовому излучению;
• Трекинго-эрозионная стойкость и высокие гидрофобные свойства;
• Лёгкий вес по сравнению с фарфоровыми аналогами;
• Срок эксплуатации - до 25 лет благодаря применению кремнийорганической изоляционной оболочки;
• Безопасность при электрическом пробое;

Климатическое исполнение

Изготавливаются в климатическом исполнении УХЛ, категории размещения 1 по ГОСТ 15150. Условия эксплуатации:

• высота над уровнем моря - не более 1000 м;
• толщина корки льда - не более 20 мм;
• скорость ветра при гололёде - до 15 м/с;
• скорость ветра при отсутствии гололёда - до 40 м/с;
• верхнее значение температуры окружающего воздуха - +40 °C;
• нижнее значение температуры окружающего воздуха - −45 °C.

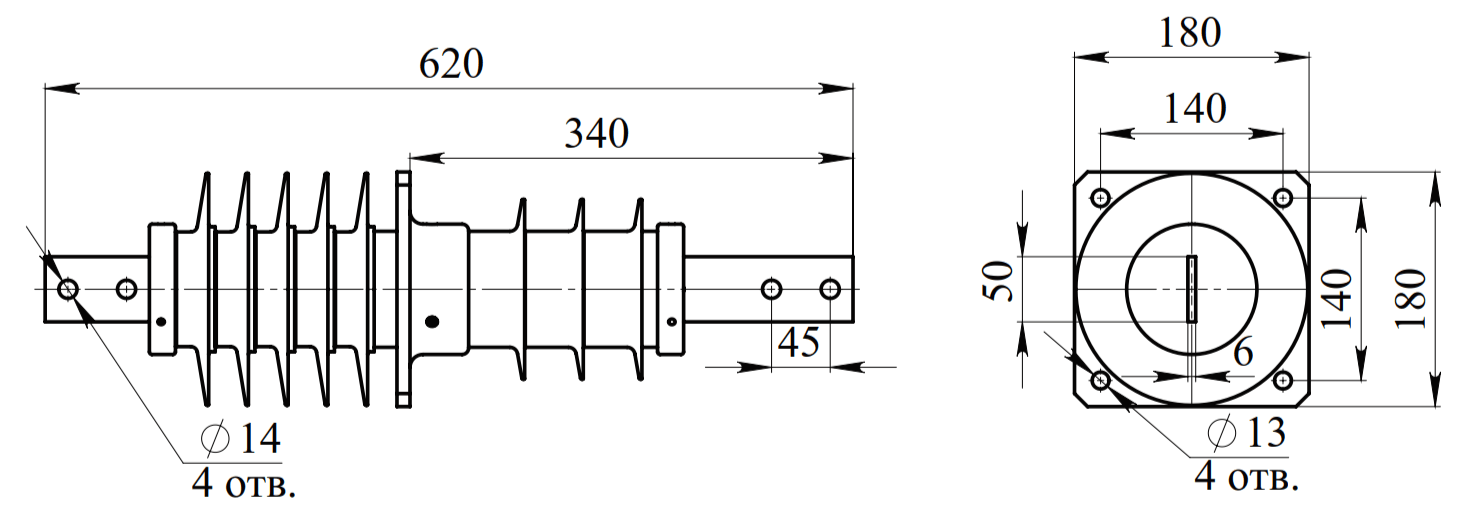

Габаритные размеры, чертеж изолятора ИППУ-10/630-8 УХЛ1
