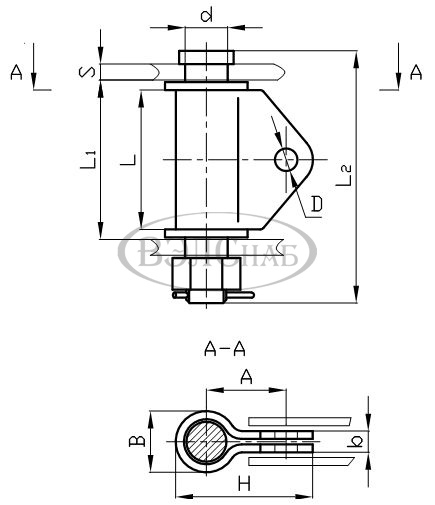

Узел крепления КГН-16-5

Узлы крепления КГН. Каталог (PDF)

При сооружении воздушной линии электропередачи (ВЛ) поставляемые нашей компанией узлы крепления КГН-16-5 используются для подвешивания натяжных гирлянд подвесных изоляторов к несущим элементам опоры, которые представляют собой параллельные косынки. Такими конструктивами являются, например, траверсы, изготовленные из швеллера и подобного ему металлопроката.

В случае использования таких металлоконструкций подвешивание изоляторных гирлянд на узлах крепления КГН-16-5 не только желательно, но и настоятельно рекомендуется. Причин как минимум две. Во-первых, изделия удобны в монтаже, что при выполнении монтажных работ в высотных условиях является большим достоинством. Во-вторых, весьма высоки прочностные свойства данной арматуры.

Разрушающая нагрузка составляет 160 кН, то есть, предлагаемый нами узел крепления КГН-16-5 продолжит исправно исполнять свои функции при подвешивании к нему груза массой до 16 тонн. Причём, функциональность сохранится и при значительных динамических нагрузках, например, сильных порывах ветра. Немаловажным для надёжности ВЛ является обеспечение шарнирности соединения, которая требуется для уменьшения усталостных механических напряжений в компонентах ВЛ.

Наша компания осуществляет поставки узлов крепления КГН-16-5 во все регионы Российской Федерации. Продукция поставляется по невысоким ценам. На московском складе компании сформирован запас изделий, достаточный для обеспечения бесперебойности поставок. Качество арматуры отвечает нормам, действующим в отечественной энергетике.
