Счетчик Меркурий 150 2-02 DOHR

Счётчик Меркурий 150 2-02 DOHR работает в однофазных двухпроводных сетях переменного тока (50 Гц), как автономно, так и в составе АИИС КУЭ.

Отвечает всем актуальным отраслевым стандартам и нормативным требованиям, в том числе полностью соответствует:

• положениям технической политики ПАО «Россети» в области учёта электроэнергии, закреплённым в стандарте организации СТО 34.01-5.1-009-2024;

• требованиям постановления Правительства Российской Федерации от 19 июня 2020 года № 890.

Обеспечивает многотарифный учёт:

• активной и реактивной электроэнергии (в прямом и обратном направлениях);

• активной, реактивной и полной мощности;

• коэффициентов мощности;

• частоты электросети, напряжения и тока;

• параметров качества электроэнергии.

Счётчики оснащены следующими функциями и конструктивными элементами:

• оптопорт - присутствует во всех моделях;

• встроенное реле;

• три энергонезависимые электронные пломбы (на корпусе, клеммной крышке и крышке сменного модуля);

• датчик магнитного поля;

• поддержка протоколов «Меркурий» и СПОДЭС;

• неразъёмный корпус с прозрачной клеммной крышкой.

Модификации:

• «Меркурий 150М» и «Меркурий 150» - для установки внутри помещений;

• «Меркурий 150U» - подходит для монтажа внутри и снаружи помещений, в т. ч. на опорах линий электропередач.

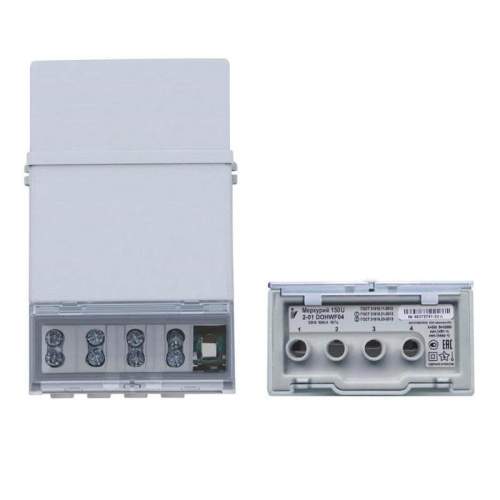

Счётчики с расщеплённой архитектурой (сплит-счётчики) поставляются в комплекте с выносным дисплеем, предназначенным для удалённого съёма показаний. Выносной дисплей получает данные от измерительного блока счётчика по радиоканалу. При этом процесс передачи информации на дисплей происходит независимо и одновременно с обменом данными между счётчиком и внешней учётной системой, что исключает задержки и обеспечивает актуальность отображаемых данных.

Счётчики Меркурий 150 2-02 DOHR выполняют измерение и расчёт следующих параметров:

1. Энергия:

   • учтённая активная и реактивная энергия прямого и обратного направлений (в т. ч. по тарифам - нарастающим итогом и на начало отчётных периодов, включая энергию потерь).

2. Напряжение и ток:

   • мгновенные (за один период частоты сети) и усреднённые значения фазного напряжения;

   • мгновенные (за один период частоты сети) и усреднённые значения фазного тока и тока нейтрали;

   • разность фазного тока и тока нейтрали.

3. Мощность:

   • активная, реактивная и полная мощности;

   • коэффициент мощности;

   • соотношение реактивной и активной мощностей (tgφ);

   • максимумы мощности.

4. Прочие параметры:

• частота питающей сети;

• температура внутри корпуса (контрольный, метрологически ненормированный параметр);

• показатели качества электроэнергии (ПКЭ);

• текущее время и дата;

• время работы (наработка) счётчика.

Расшифровка обозначения Меркурий 150 2-02 DOHR

2 – двунаправленный учет
-02 – базовый ток 5а, максимальный ток 100а

Функциональные возможности
D - протокол СПОДЭС/DLMS,
O - встроенное силовое реле отключения нагрузки,
H - наличие измерительного элемента в цепи нейтрали,

Тип встроенного интерфейса

R - интерфейс RS485
G7 – GPRS/NB-IoT)
F04 – LoRaWAN Лартех

Хранение и передача данных счетчиком Меркурий 150 2-02 DOHR

Счётчики обеспечивают учёт, хранение, вывод на ЖКИ и передачу по интерфейсам показаний активной и реактивной электроэнергии:

• раздельно по каждому тарифу;

• суммарно по всем тарифам.

Периоды хранения показаний:

• с момента сброса показаний;

• за 123 предыдущих суток;

• за 36 предыдущих программируемых расчётных периодов.

Профиль нагрузки

Счётчики измеряют, сохраняют в энергонезависимой памяти и передают по интерфейсам профиль нагрузки активной и реактивной энергии прямого и обратного направлений.

Параметры профиля нагрузки:

• программируемый интервал времени интегрирования: от 1 до 60 минут (с дискретностью 1 минута);

• механизм хранения: циклическая перезапись (начиная с самого раннего значения);

• глубина хранения данных:

• не менее 90 суток - для интервалов 30 минут;

• не менее 180 суток - для интервалов 60 минут.

Инициативная передача данных

Счётчики поддерживают программирование на инициативную передачу служебной и технологической информации через последовательный интерфейс.

Обязательные случаи отправки инициативных сообщений (при наличии доступа к каналу связи):

• отсутствие напряжения в сети;

• снижение напряжения ниже запрограммированного порога;

• срабатывание электронной пломбы корпуса.

Тарифные расписания

Устройства поддерживают два типа тарифных расписаний:

• СПОДЭС - счетчики с буквой D в маркировке;

• «Меркурий».

Выбор типа расписания выполняется:

• на этапе производства;

• при конфигурировании счётчика потребителем.

Характеристики тарифных расписаний:

1. «Меркурий»:

   • 4 тарифа;

   • 16 временных зон в сутках.

2. СПОДЭС (счетчики с буквой D в маркировке):

   • до 24 временных зон в сутках.

Для всех типов расписаний время переключения тарифов в суточном профиле задаётся с дискретностью, кратной минуте.

Показатели качества электроэнергии (ПКЭ)

Счётчик Меркурий 150 2-02 DOHR обеспечивает измерение ПКЭ в соответствии с ГОСТ 30804.4.30 (класс S).

При выявлении отклонений формируется событие и отображается индикация на ЖКИ.

Измеряемые параметры ПКЭ:

1. Частота напряжения электропитания:

   • отклонение основной частоты от номинального значения;

   • длительность отклонения частоты от номинального значения.

2. Напряжение:

   • положительное отклонение напряжения;

   • отрицательное отклонение напряжения;

   • установившееся отклонение напряжения;

   • глубина провала напряжения;

   • длительность провала напряжения;

   • максимальное значение напряжения при перенапряжении;

   • длительность перенапряжения;

   • длительность прерывания напряжения.

3. Форма напряжения:

• коэффициент искажения синусоидальности напряжения.

Журналы событий

Счётчики ведут и сохраняют в энергонезависимой памяти журналы событий, фиксируя следующую информацию:

1. Вскрытие и доступ:

• дата и время вскрытия клеммной крышки;

• дата и время вскрытия корпуса;

• попытки доступа с неуспешной идентификацией/аутентификацией;

• попытки доступа с нарушением правил управления доступом;

• попытки несанкционированного обновления или записи ПО;

• попытки несанкционированного изменения измеренных параметров.

2. Управление и коммутация:

• дата, время и причина включения/отключения встроенного коммутационного аппарата;

• факт связи, приведшей к изменению параметров конфигурации или режимов функционирования (включая введение/возобновление ограничения режима потребления);

• включение/отключение измерительных цепей.

3. Параметры сети и энергопотребления:

• отклонение напряжения в измерительных цепях от заданных пределов;

• отсутствие напряжения или его снижение ниже запрограммированного порога (с фиксацией времени пропадания и восстановления);

• превышение соотношения величин потребления активной и реактивной мощности (по модели «СПОДЭС»);

• небаланс фазного тока и тока нейтрали (с фиксацией превышения порога и продолжительности отклонения);

• превышение заданного предела мощности;

• изменение направления перетока мощности.

4. Магнитное воздействие:

• дата, время и воздействие магнитного поля (свыше 150 мТл, пиковое значение).

5. Временные параметры и синхронизация:

• изменение текущих значений времени и даты при синхронизации;

• остановка часов при отсутствии питания и разряде батареи;

• прерывание батарейного питания и разряд текущей эксплуатируемой батареи;

• достижение критически низкого уровня заряда батареи (в %);

• инициализация прибора учёта, время последнего сброса, число сбросов нарастающим итогом.

6. Качество электроэнергии и диагностика:

• отклонение частоты ниже запрограммированного порога (дата, время, продолжительность);

• провалы, перенапряжения, прерывания напряжения (значение напряжения, дата и время перехода порогового значения);

• выход за граничное значение температуры внутри корпуса (с конфигурируемым порогом);

• результаты непрерывной самодиагностики (тестирования блоков счётчика);

• аварийные режимы (запись события при мгновенном отключении питания, дата и время начала и окончания неисправности).

Габаритные размеры, чертеж счетчика Меркурий 150 2-02 DOHR
