Счетчик Меркурий 206 PRNO

Счетчик Меркурий 206 PRNO обеспечивает многотарифный учёт активной и реактивной электроэнергии и мощности, а также выполняет измерение параметров электросети в двухпроводных цепях переменного тока.

Собранные данные сохраняются, на их основе формируются соответствующие события, после чего информация передаётся в центры сбора данных систем АСКУЭ.

Эксплуатация счётчиков предусмотрена исключительно внутри закрытых помещений. Допускается их размещение в местах с дополнительной защитой от воздействия окружающей среды — например, в шкафах, щитках или в специально оборудованных помещениях.

Расшифровка обозначения Меркурий 206 PR(L)SNO

Р - расширенные программные функции, включая профиль мощности, журналы событий;
R - интерфейс RS-485 с внешним питанием (L - модем PLC);
S - внутреннее питание интерфейса RS-485;
N - электронная пломба;
О - встроенное силовое реле для управления нагрузкой;

Особенности счетчика Меркурий 206 PRNO

Осуществляется измерение, учёт, хранение, отображение на жидкокристаллическом индикаторе (ЖКИ) и передача через интерфейсные каналы данных об активной и реактивной электроэнергии - отдельно по каждому тарифу, а также суммарных значений по всем тарифам за следующие временные периоды:

• энергия всего от сброса показаний;
• энергия на начало текущих и 180 предыдущих суток;
• энергия на начало текущего и 48 предыдущих месяцев.

Устройство оснащено тарификатором с расширенными возможностями программирования. Система позволяет:

• Задать уникальное тарифное расписание для каждого дня недели - с учётом разделения суток на 16 временных зон.
• В каждой временной зоне назначить один из 4 доступных тарифов.
• Настроить индивидуальное месячное расписание - то есть задать особые правила тарификации для каждого месяца года (например, учесть сезонные изменения тарифов или праздничные периоды).

Счетчик Меркурий 206 PRNO измеряет следующие параметры электрической сети:

• мгновенные значения активной, реактивной и полной мощности;
• действующие значения тока и напряжения;
• частота сети;
• коэффициент мощности.

Прибор учёта электроэнергии оснащён расширенным функционалом для построения современных систем АСКУЭ:

1. Мониторинг параметров сети:

• формирует профиль мощности с усреднением за 30‑минутные интервалы и хранит данные за последние 6 месяцев;
• фиксирует пиковые значения тока, напряжения, а также активной и реактивной мощности для анализа нагрузок.

2. Журналирование и защита:

• ведёт детальные журналы событий;
• регистрирует любые несанкционированные воздействия в нестираемых журналах;
• оснащён энергонезависимой электронной пломбой для контроля целостности.

3. Интерфейсы и управление:

• поддерживает проводной интерфейс RS‑485 с внешним питанием - это снижает стоимость системы для многоквартирных домов;
• включает беспроводные модули LoRa и Zigbee для гибкой интеграции в АСКУЭ;
• имеет многофункциональный гальванически развязанный импульсный выход, в т. ч. с функцией управления нагрузкой;
• оснащено встроенным реле на 60 А для коммутации нагрузки.

4. Эксплуатационные преимущества:

• отображает параметры на ЖКИ даже при отсутствии основного питания;
• не содержит магниточувствительных элементов — устойчив к внешним воздействиям;
• выполнен в малогабаритном корпусе с креплением на DIN‑рейку для удобного монтажа.

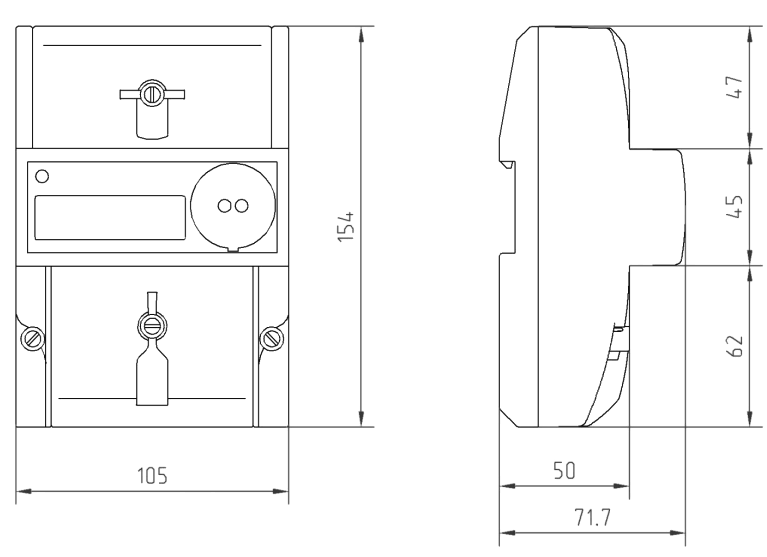

Габаритные размеры и чертеж счетчика Меркурий 206 PRNO
