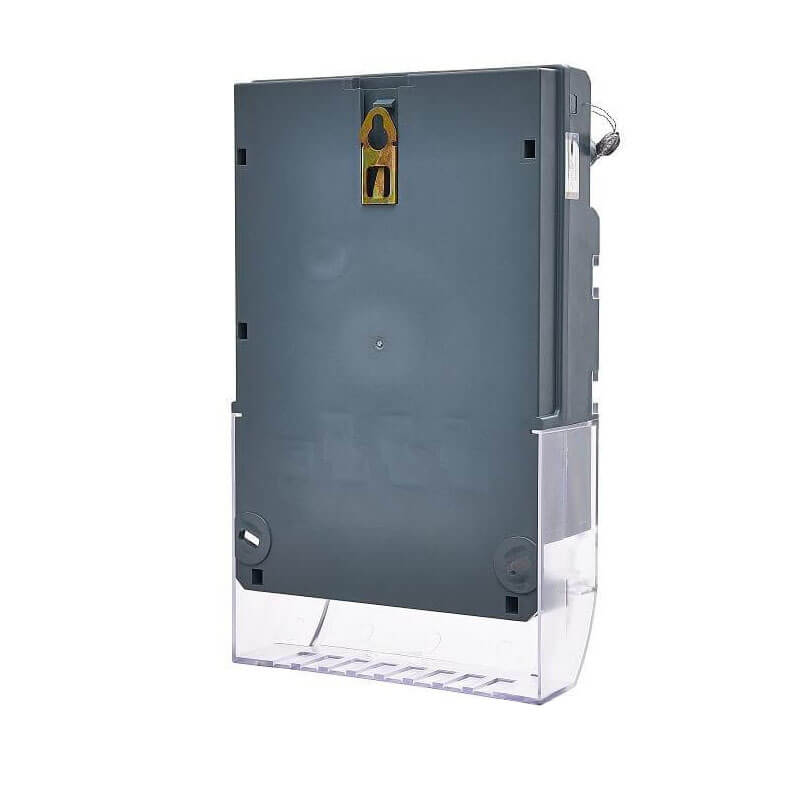

Счетчик Меркурий 234 ARTMX2-02 POBR.R

Меркурий 234 ARTMX2-01 POBR.R трехфазный многотарифный счетчик для одно- или двунаправленного учета активной и реактивной электрической энергии и мощности в трехфазных 3-х или 4-х проводных сетях переменного тока.

Счётчики отвечают отраслевым требованиям, включая техническую политику ПАО «Россети» по учёту электроэнергии.

Обмен данными по интерфейсам связи выполняется по протоколу «Меркурий».

Особенности счетчика Меркурий 234 ARTMX2-01 POBR.R

Выполняет измерение, учёт, хранение и отображение на ЖКИ, а также передачу через интерфейсы данных по активной и реактивной электроэнергии - отдельно по каждому тарифу и суммарно по всем тарифам за следующие периоды времени:

• энергия всего от сброса показаний;

• энергия на начало текущих и 123 предыдущих суток;

• энергия на начало текущего и 36 предыдущих месяцев;

• энергия на начало текущего и предыдущего года;

• расход за текущие и предыдущие сутки;

• расход за текущий и 11 предыдущих месяцев.

Счётчик поддерживает поквадрантный учёт реактивной энергии, что особенно важно для двунаправленных систем учёта - данные фиксируются отдельно в каждом из четырёх квадрантов векторной диаграммы, обеспечивая полную картину энергообмена.

Тарификатор устройства позволяет:

• настроить до 4 различных тарифов;

• задать отдельное расписание для каждого дня недели;

• распределить тарифы по временным зонам: 16 зон в сутки для стандартных счётчиков;

• запрограммировать индивидуальное тарифное расписание для любого месяца года;

• установить минимальный интервал действия тарифа в пределах суток - от 1 минуты.

Дополнительно реализована функция учёта технических потерь электроэнергии, возникающих в:

• линиях электропередачи (ЛЭП);

• силовых трансформаторах.

Счетчик Меркурий 234 ARTMX2-01 POBR.R измеряет следующие параметры электрической сети:

• мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;

• действующие значения фазных токов и напряжений, в том числе измеренные на одном периоде частоты сети для анализа показателей качества электроэнергии;

• значения углов между фазными напряжениями;

• частота сети;

• коэффициенты мощности по каждой фазе и по сумме фаз;

• коэффициент искажения синусоидальности фазных кривых.

Функциональные характеристики счётчика Меркурий 234 ARTMX2-01 POBR.R:

1. Профили мощности:

   • два независимых профиля с настраиваемым периодом интегрирования (1–60 мин);

   • второй профиль может быть сконфигурирован как профиль мощности технических потерь;

   • глубина хранения: ≥90 суток для 30-минутных интервалов, ≥180 суток для 60-минутных.

2. Фиксация максимумов:

   • регистрация утренних и вечерних максимумов активной и реактивной мощности;

   • настраиваемый интервал измерения: 1–60 мин;

   • ежемесячное расписание фиксации.

3. Журналы и события:

   • ведение журналов событий, включая показатели качества электроэнергии;

   • запись несанкционированных воздействий в нестираемые журналы.

4. Интерфейсы связи:

   • встроенные: оптопорт и RS‑485;

   • дополнительные (на сменных модулях): RS-485, NBIoT, PLC, XNB, LoRaWAN, Ethernet, DUAL SIM GSM/GPRS.

5. Электропитание и защита:

   • возможность подключения резервного питания (6–12 В постоянного тока);

   • наличие встроенного реле (60 или 100 А);

   • две энергонезависимые электронные пломбы;

   • датчик магнитного поля;

   • замена батареи резервного электропитания без вскрытия корпуса.

6. Дисплей и индикация:

   • многофункциональный ЖКИ с подсветкой и отображением OBIS‑кодов;

   • индикация параметров при отключённом питании (кроме моделей с символом X).

7. Прочее:

   • многофункциональный гальванически развязанный импульсный выход (в т. ч. с функцией управления нагрузкой);

   • автоматическая самодиагностика с индикацией ошибок;

   • неразъёмный корпус и прозрачные клеммные крышки для защиты от хищения электроэнергии.

8. Поддержка протоколов: Меркурий.

Расшифровка обозначения Меркурий 234 ARTMX2-01 POBR.R

МЕРКУРИЙ – торговая марка счётчика
234 - серия трехфазного счётчика
A - учёт активной энергии прямого направления
R - учёт реактивной энергии прямого и обратного направления
T - наличие внутреннего тарификатора
М - наличие сменных модулей, выход управления внешним УОН (выход реле)
X - улучшенный корпус
2 - учёт активной энергии обратного направления

02 - модификация по току и напряжению: напряжение: 3*230/400; номинальный ток 5а; максимальный ток 100а.

P - профиль мощности, фиксация магнитного воздействия, внешнее резервное питание, журнал отклонений напряжения и частоты, поквадрантный учёт реактивной энергии (без тарификации)
О - встроенное силовое реле;
B - подсветка ЖКИ
R - дополнительный интерфейс RS-485
R - сменный модуль с интерфейсом RS-485

Оптопорт и RS-485 имеющиеся у каждой модификации счётчика обозначений не имеют.

Габаритные размеры и чертеж счетчика Меркурий 234 ARTMX2-01 POBR.R
