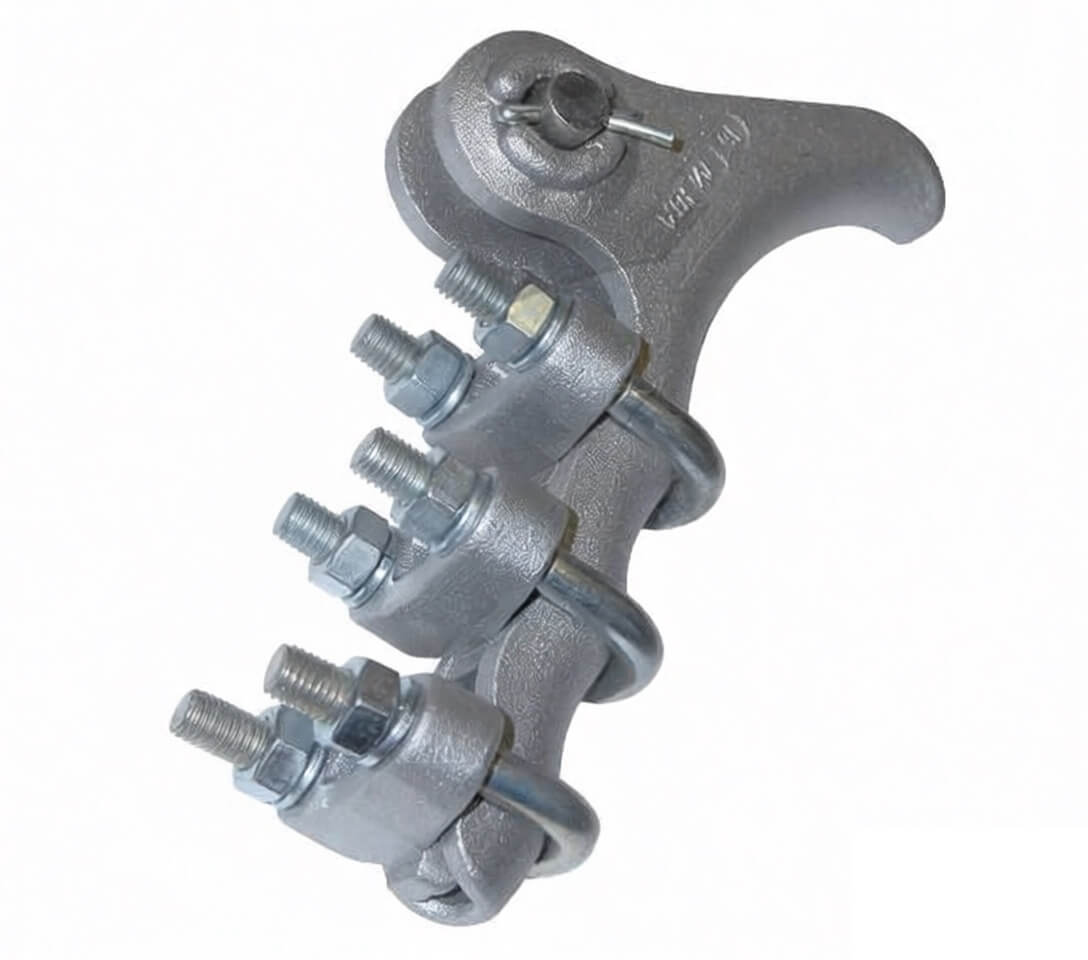

НБ-2-6 натяжной зажим трех болтовой

Предназначен для крепления алюминиевых, сталеалюминиевых, а также защищённых проводов (СИП-3, ПЗВ, ПЗВГ) к натяжным изолирующим подвескам на анкерных, анкерно-угловых и концевых опорах ЛЭП и ОРУ. Используется при монтаже линий напряжением от 6 до 110 кВ.

Если используется защищённый (изолированный) провод, перед установкой зажима необходимо снять изоляцию на участке провода, который попадёт в корпус зажима.

Конструкция: три U-образных болта.

При затягивании гаек силы обжатия распределяются равномерно - это обеспечивает надёжную фиксацию без излишнего деформирования мягких проволок

Применим для проводов:

Неизолированных по ГОСТ 839-80: А95, А120, А150, М95, М120, АС70/11, АС95/16, АС120/19, АС120/27, АС150/19, АС150/24
Защищенных по ГОСТ 31946-2012: СИП-3 1х95, СИП-3 1х120, СИП-3 1х150, СИП-3 1х185

Крепление к сцепной арматуре (скобам, ушкам, серьгам): через проушину на корпусе.

Шпилька вставляется в проушину и фиксируется стальным шплинтом.
