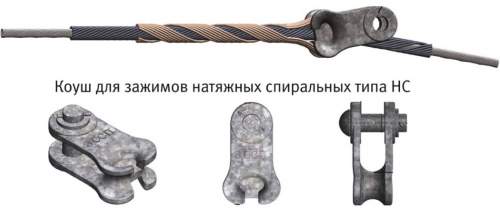

Зажим натяжной НС-22,4-02 с коушем K 70

Назначение

Зажим натяжной НС-22,4-02 с коушем K 70 относится к группе спиральной арматуры и используется для анкерного крепления неизолированных проводов и грозотросов на опорах воздушных линий электропередач.

Натяжные спиральные зажимы НС производятся как с протектором, так и без протектора.

Расшифровка обозначения зажима

НС - зажим натяжной спиральный;
Dnp - номинальный диаметр провода в мм;
П - если присутствует, обозначает наличие протектора;
XX - модификация зажима;
-02 - зажим выполнен из стальной проволоки, плакированной алюминием
-04 - зажим выполнен из стальной немагнитной коррозионностойкой проволоки

Комплектация

В состав спирального натяжного зажима НС-22,4-02 (K 70) входит:

• силовая прядь;
• протектор (в зависимости от исполнения);
• коуш - штампованный для проводов АС сечением от 35 до 50 кв.мм., литой для проводов АС сечением от 70 до 400 кв.мм.

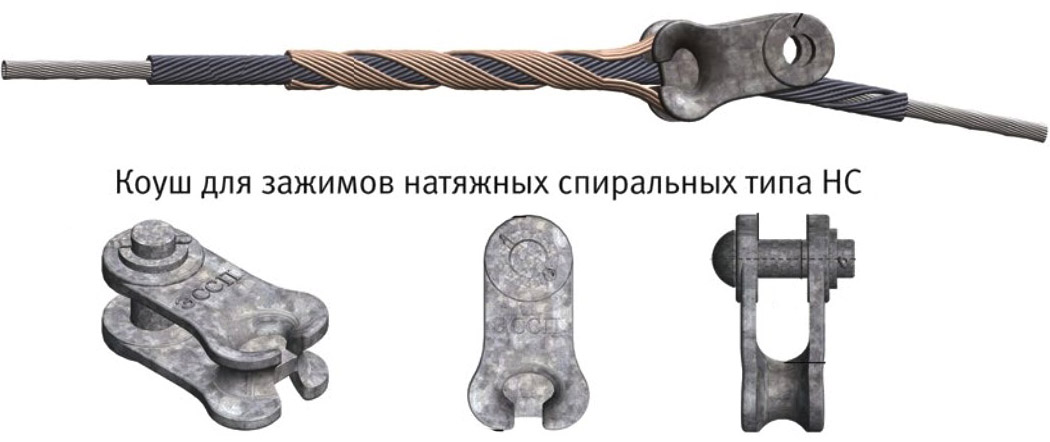

Конструкция зажима НС-22,4-02 (K 70)

В основе зажима скленная из нескольких спиралей U-образная силовая прядь с нанесенным на внутреннюю часть специальным абразивом. Эта прядь навивается на провод. При необходимости дополнительной защиты провода зажим монтируется спиральный протектор. На протектор можно установить гаситель вибрации. Зажим НС-22,4-02 (K 70) к опоре крепится коушем и сцепной арматурой. Максимальная нагрузка с которой зажим удерживает провод составляет не менее 95% от прочности на разрыв самого провода.

Документы о качестве зажима НС-22,4-02 (K 70)

Зажим натяжной НС-22,4-02 с коушем K 70 в каталоге производителя	Сертификат соответствия	Заключение аттестационной комиссии ПАО Россети
