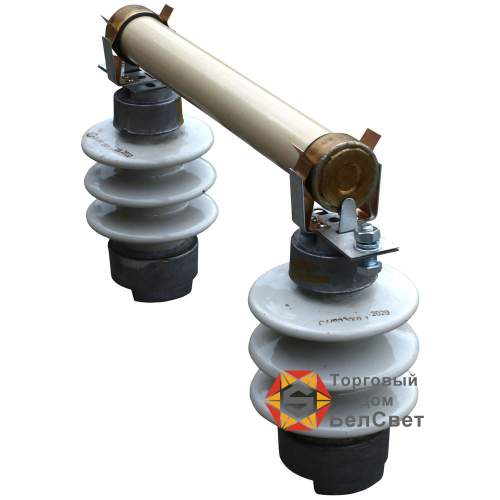

Предохранитель ПКТ 101-10-3,2-20 У1

Назначение предохранителей ПКТ 101-10-3,2-20 У1

Высоковольтные предохранители ПКТ 101-10-3,2-20 У1 используется как основное средство защиты силового оборудования высоковольтных подстанций на напряжение 10 кВ. Срабатывание предохранителя происходит при превышении величины проходящего через него тока. В случаях возникновения короткого замыкания (КЗ) действующие значения тока составляют тысячи ампер. В токоограничивающих предохранителях ПКТ отключение тока КЗ происходит за счет деионизации дуги, которая может возникнуть по пути пролегания сгоревшей плавкой вставки. Гашение дуги происходит в пространствах между песчинками кварцевого песка, которым наполнен предохранитель. Таким образом, даже токи короткого замыкания не попадают на защищаемое оборудование.

ПКТ расшифровка условного обозначения

ПКТ - предохранитель кварцевый токоограничивающий
101 - габарит предохранителя, исполнение контакта
10 - номинальное напряжение сети, кВ
3,2 - номинальный ток, А
20 - ток отсечки, кА
У - климатическое исполнение по ГОСТ 15150-69;
1 - категория размещения по ГОСТ 15150-69;

Состав предохранителей ПКТ 101-10-3,2-20 У1

Поставка высоковольтных предохранителей ПКТ 101-10-3,2-20 У1 производится в разобранном виде. В комплект поставки входит патрон, или, называемый по-другому, предохранитель ПТ, состоящий из фарфоровой трубки с плавкой вставкой внутри, наполненной песком и двух герметично завальцованных на трубке цоколей для надежного крепления патрона в контактах, два контакта, для крепления патрона на изоляторах и два опорных изолятора для крепления на элементах РУ.

	Патрон ПТ 1.1-10-3,2-20 У1 - 1 шт
	Изолятор С4-80 II У1 - 2 шт
	Контакт К01-10 У1 - 2 шт

Особенности перевозки и упаковки предохранителей ПКТ

Поскольку предохранители и изоляторы, входящие в комплект поставки выполнены из хрупкого материала - фарфора, для сохранности предохранителей при перевозке мы настоятельно рекомендуем заказывать дополнительную жесткую упаковку.

Особое внимание нужно уделять перевозке предохранителей. Разрешается перевозка только в закрытом транспорте: крытых железнодорожных вагонах, контейнерах, закрытых автомашинах. Перевозка автотранспортом по дорогам с асфальтовым покрытием разрешается с любой допускаемой ПДД скоростью, а вот по грунтовым дорогам со скоростью не более 40 км/ч.

Маркировка высоковольтных предохранителей

Для правильной и безошибочной установки предохранителей, они маркируются специальными аппликационными этикетками, которые наносятся на середину трубки патрона. На этих этикетках указывается марка, дата выпуска и производитель высоковольтного предохранителя.

Общий вид и размеры высоковольтного предохранителя ПКТ 101-10-3,2-20 У1
