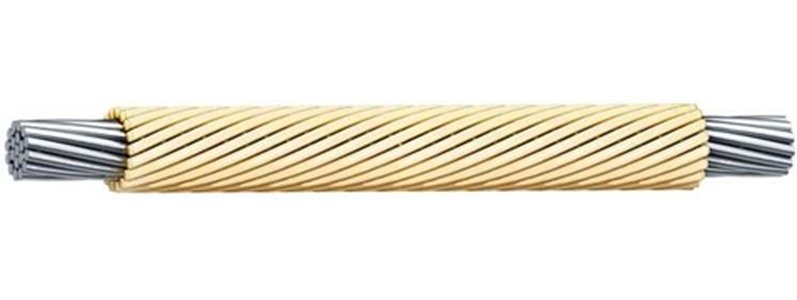

Протектор защитный ПЗС-24,5-03 (0,9) ОПН (без лодочек ПГН) ЭССП

Протектор защитный ПЗС-24,5-03 (0,9) ОПН (без лодочек ПГН) спиральный, производства российского завода ЭССП, выполнен согласно ТУ 3449-007-27560230-06. Климатическое исполнение протектора УХЛ1 по ГОСТ 15150. Используются для дополнительной защиты от вибрации в поддерживающих и соединительных зажимах, многороликовых подвесах на переходах ВЛ, а также в аппаратных зажимах.

Расшифровка обозначения ПЗС-24,5-03 (0,9) ОПН (без лодочек ПГН) и назначение протектора

• ПЗС-Dпр-02 для защиты ОКГТ и проводов, выполненных из стали, плакированной алюминием, в поддерживающих зажимах типа ПГП и роликовых подвесах на больших переходах.
• П3C-Dпp-03 — для снижения изгибных деформаций проводов при вибрации и для выравнивания раздавливающих усилий от крепежных элементов в поддерживающих зажимах типа ПГН-5 и ПГН-6, а также под гасителями вибрации.
• ПЗС-Dпр-01(ПОН), ПЗС-Dпр-03(ПОН), ПЗС-Dпр-24(-21)(ПОН) - для снижения изгибных деформаций в поддерживающих подвесах типа ПОН для проводов и грозозащитных тросов на переходах ВЛ;
• ПЗС-Dпр-11 - для снижения изгибных деформаций тросов при вибрации и повышенных раздавливающих нагрузок в местах установки гасителей вибрации и пляски;
• ПЗС-Dпр-12 - для защиты ОКГТ и проводов, выполненных из алюминированной стали, в местах установки гасителей вибрации.
• ПЗС-Dпр-13 - для снижения изгибных деформаций проводов при вибрации и повышенных раздавливающих нагрузок в местах установки гасителей вибрации и пляски;
• П3C-Dпp-24 - для защиты проводов от износа в многороликовых подвесах типа П6Р на переходах ВЛ.
• П3C-Dпp-21 - для защиты проводов от износа в многороликовых подвесах типа П6Р на переходах ВЛ.
• П3C-Dпp-22 - для защиты ОКГТ и проводов, выполненных из алюминированной стали, в роликовых подвесах типа П6Р на больших переходах.
• П3C-Dпp-31 - для защиты проводов АС от изгибных деформаций при вибрации в местах выхода провода из соединительного зажима САС, СОАС
• ПЗС-Dпр-43 - для защиты полых проводов типа ПА от изгибных деформаций, имеющих место при колебаниях от ветровых воздействий, в местах их выхода из аппаратных зажимов.
• П3C-Dпp-53 - для защиты провода при выходе из аппаратного зажима;
• П3C-Dпp-61 - для совместного использования с ответвительным зажимом РОА;
• П3C-Dпp-63 - для совместного использования с зажимом переходным петлевым типа ППР;
• П3C-Dпp-73 - Протекторы защитные ПЗС-Dпр-73 предназначены для защиты алюминиевых и сталеалюминиевых проводов, идущих в шлейф, от повреждения при соприкосновении с арматурой.

Протекторы ПЗС-24,5-03 (0,9) ОПН (без лодочек ПГН) ЭССП выполнены из немагнитных материалов.
