ПС-120А комплект для замены дефектных изоляторов

Комплект ПС-120А применяется для замены дефектных изоляторов в эксплуатационных условиях на воздушных линиях (ВЛ) и в открытых распределительных устройствах (ОРУ) подстанций.

Совместим с изоляторами ПС-120А, ПС-11.

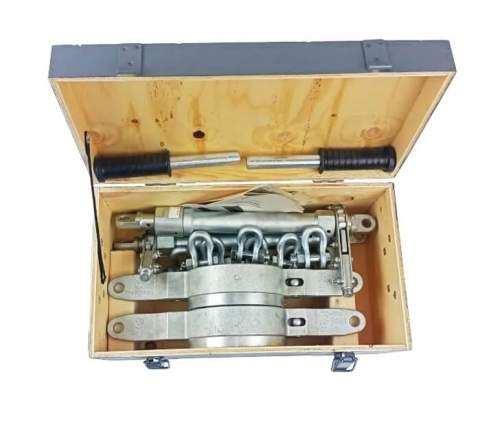

В состав комплекта входят все элементы, необходимые для замены дефектных изоляторов; хранение и транспортировка компонентов предусмотрены в специальном деревянном ящике.

Алгоритм замены:

• участок гирлянды изоляторов, находящийся под рабочим тяжением, стягивается для снятия нагрузки с дефектного сегмента;
• на шапки неповреждённых изоляторов, ограничивающих повреждённый участок, устанавливаются хомуты (ваймы) ПС-240У с Матрицей ПС-120А;
• винтовые стяжки СВ-25, соединённые с хомутами посредством скоб СК-7-1, обеспечивают сжатие - за счёт этого нагрузка с участка, содержащего дефектные изоляторы, снимается, что позволяет произвести их замену.

Комплектация ПС-120А для замены дефектных изоляторов

• Хомут (вайма) ПС-240У - 2 шт.
• Матрица хомут (вайма) ПС-120А - 1 комп.
• Специальные болты - 16 шт.
• Стяжка винтовая СВ-25 - 2 шт.
• Скоба СК-7-1 - 8 шт.
• Ящик для хранения - 1 шт.
• Паспорт изделия - 3 шт.
