Патрон ПТ 1.3-6-100-31,5 У3

✔ Патроны ПТ сертифицированы и выполнены согласно ГОСТ 2213-79

✔ Мы являемся официальным дилером фирмы Экопром и на весь товар Вы получаете гарантию 2 года

✔ Предохранители ПТ в наличии у нас на складе в Москве, Вы можете получить заказ уже на следующий день

✔ Бесплатно доставим до любой транспортной компании в Москве

Назначение

Патрон ПТ 1.3-6-100-31,5 У3 к высоковольтным предохранителям ПКТ используется как основное средство защиты силового оборудования высоковольтных подстанций на напряжение 6 кВ. Срабатывание высоковольтного патрона происходит при превышении величины проходящего через него тока. В случаях возникновения короткого замыкания (КЗ) действующие значения тока составляют тысячи ампер. В токоограничивающих патронах ПТ отключение тока КЗ происходит за счет деионизации дуги, которая может возникнуть по пути пролегания сгоревшей плавкой вставки. Гашение дуги происходит в пространствах между песчинками кварцевого песка, которым наполнен патрон ПТ. Таким образом, даже токи короткого замыкания не попадают на защищаемое оборудование.

ПКТ расшифровка условного обозначения

ПТ - предохранитель токоограничивающий
1.3 - габарит предохранителя, исполнение контакта
6 - номинальное напряжение сети, кВ
100 - номинальный ток, А
31,5 - ток отсечки, кА
У - климатическое исполнение по ГОСТ 15150-69;
3 - категория размещения по ГОСТ 15150-69;

Технические характеристики

Конструкция

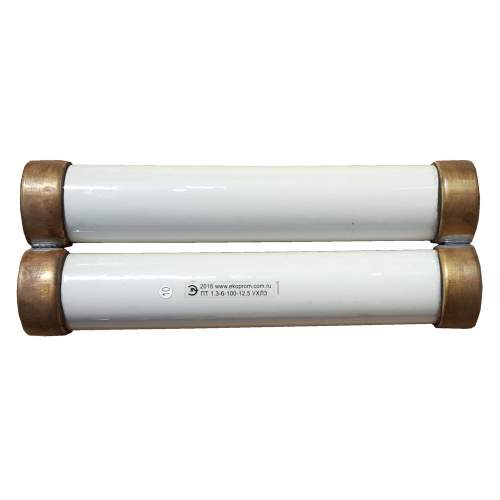

Поставка высоковольтных патронов ПТ 1.3-6-100-31,5 У3 производится в готовом виде. Патрон, или, называемый по-другому, предохранитель ПТ, состоит из фарфоровой трубки с плавкой вставкой внутри, наполненной песком и двух герметично завальцованных на трубке цоколей для надежного крепления патрона в контактах.

Поскольку патроны ПТ 1.3-6-100-31,5 У3 выполнены из хрупкого материала – фарфора, для сохранности предохранителей при перевозке мы настоятельно рекомендуем заказывать дополнительную жесткую упаковку.

Особое внимание нужно уделять перевозке патронов ПТ. Разрешается перевозка только в закрытом транспорте: крытых железнодорожных вагонах, контейнерах, закрытых автомашинах. Перевозка автотранспортом по дорогам с асфальтовым покрытием разрешается с любой допускаемой ПДД скоростью, а вот по грунтовым дорогам со скоростью не более 40 км/ч.

Для правильной и безошибочной установки патронов, они маркируются специальными аппликационными этикетками, которые наносятся на середину трубки патрона. На этих этикетках указывается марка, дата выпуска и производитель высоковольтного предохранителя.

Чертеж и габаритные размеры

Наша компания является официальным дилером завода Экопром, одного из самых старейших и крупнейших производителей высококачественного высоковольтного оборудования.

Все поставляемые нами высоковольтные патроны ПТ сертифицированы.
