Разъединитель РДЗ-1Б-IV-35/1000 УХЛ1 однополюсный с приводом

Разъединитель РДЗ-1Б-IV-35/1000 УХЛ1 однополюсный с приводом используется для:

- Включения и отключения обесточенных участков электрической сети высокого напряжения.

- Заземления отключённых участков при помощи стационарных заземляющих ножей.

Изготавливается в климатическом исполнении УХЛ, категория размещения 1 по ГОСТ 15150-69

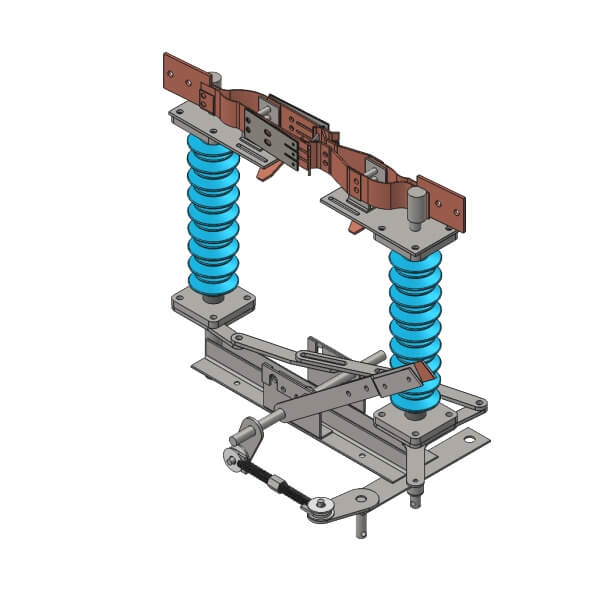

Разъединитель состоит из отдельных полюсов, которые могут использоваться в однополюсном, двухполюсном и трёхполюсном вариантах установки. Полюс выполнен в виде двухколонкового аппарата с разворотом главных ножей в горизонтальной плоскости и состоит из цоколя, изоляционных колонн, токоведущей системы и заземляющего устройства.

Приводится в действие ручным приводом ПРГ-2Б или ПР-09-2Б.

Условия эксплуатации РДЗ-1Б-IV-35/1000 УХЛ1

- высота над уровнем моря не более 1000 м;
- рабочая температуры окружающего воздуха от плюс 40°С до минус 60°С;
- относительная влажность воздуха до 100% при температуре 25°С
- скорость ветра не более 40 м/с при отсутствии гололеда и не более 15 м/с в условиях гололеда толщиной не более 10 мм.

Расшифровка РДЗ-1Б-IV-35/1000 УХЛ1

Р - разъединитель;
Д - двухколонковый;
З - наличие заземлителей;
1Б - с одним заземляющим ножом со стороны подвижной колонки;
IV - степень загрязнения изоляции, полимерные изоляторы;
35 - номинальное напряжение;
1000 - номинальный ток;
УХЛ - климатическое исполнение;
1 - категория размещения;
