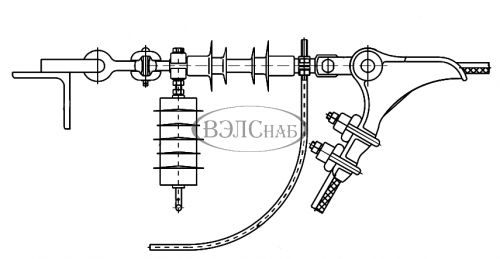

УЗПН-10-ЛК устройство защиты от перенапряжений

Схема установки УЗПН-10-ЛК на линии

Устройства защиты от перенапряжений УЗПН-10-ЛК устанавливаются по одному на каждую опору с последовательным чередованием фаз.

При необходимости УЗПН-10-ЛК могут устанавливаться на каждую опору по три штуки (по одному на каждую фазу). Такая установка рекомендуется при защите ВЛЗ 6-35 кВ с пролётами более 80 метров, локальных объектов на ВЛ, ВЛ с аномально высокими сопротивлениями заземления опор, особо ответственных ВЛ и других.

Установка необходимой величины искрового промежутка (L) производится на стадии монтажа в соответствии с «Руководством по эксплуатации».

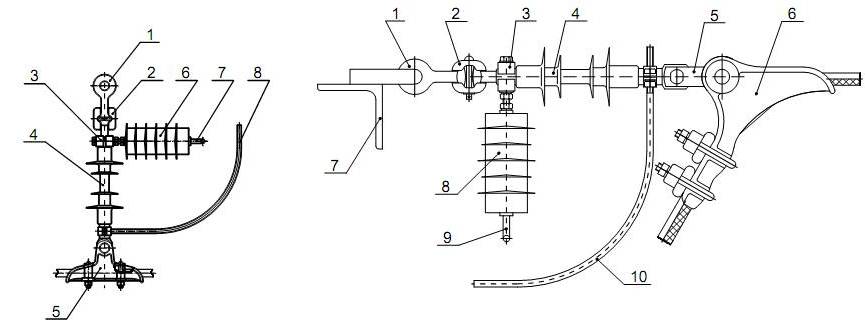

Схема монтажа УЗПН-10-ЛК на промежуточных или анкерных опорах ВЛЗ (ВЛ) 6, 10 кВ с полимерными подвесными изоляторами типа ЛК 70/10-И-3ПС, ЛК 70/10-И-4ПС

Поддерживающая подвеска:
1 - серьга СРС-7-16, 2 - ушко двойное УД-7-16, 3 - узел крепления ОПН на оконцевателе изолятора, 4 - изолятор, 5 - поддерживающий зажим, 6 - ОПН, 7 - электрод № 1, 8 - электрод № 2

Внимание! Для поддерживающей подвески в комплект поставки УЗПН входят только элементы 3,6,7,8.

Натяжная подвеска:
1 - серьга СРС-7-16, 2 - ушко двойное УД-7-16, 3 - узел крепления ОПН на оконцевателе изолятора, 4 - изолятор, 5 - звено промежуточное ПРТ-7-1, 6 - натяжной зажим, 7 - траверса, 8 - ОПН, 9 - электрод № 1, 10 - электрод № 2.

Внимание! Для натяжной подвески в комплект поставки УЗПН входят только элементы 3,8,9,10.
