Выключатель нагрузки ВНА-П-10/630-20зп У2

Выключатель нагрузки ВНАП-10/630-20зп У2 используется, чтобы обесточивать участок цепи, которому требуется ремонт, или же электрооборудование, на котором будут проводиться мероприятия по профилактике или ремонту. Благодаря наличию дугогасительной камеры, выключатель нагрузки ВНА-10/630 позволяет безопасно снимать напряжение без порчи (к которой может привести возникшая при разъединении дуга) проводника при размыкании.

Сертификат, каталог и руководство по эксплуатации

Каталог		Сертификат		Руководство по эксплуатации

Конструкция

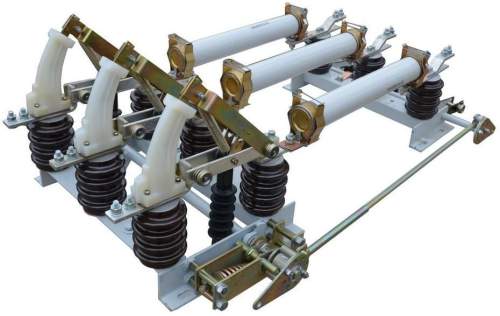

На металлической раме, обработанной антикоррозийным покрытием установлено 6 изоляторов. Изоляторы, находящиеся в нижней части рамы оснащены поворотными ножами, при помощи которых замыкаются и размыкаются контакты, находящиеся на изоляторах в другой части рамы. Выключатель оснащается дугогасительной камерой, в которой находятся специальные вкладыши, может быть дополнительно укомплектован ножами заземления, ручным или автоматическим приводом, а также плавкими предохранителями.

Расшифровка обозначения

Принцип действия

Выключатель нагрузки ВНА-П-10/630-20зп У2 работает по такому же принципу, как и остальные выключатели, у которых есть газовые дугогасительные камеры. Если возникает необходимость в том, чтобы снять нагрузку с участка цепи, то размыкаются сначала главные, а затем и дугогасительные контакты. Возникающая дуга моментально гасится потоком газов, которые под воздействием высокой температуры вырабатывает вкладыш, находящийся в камере.

Технические характеристики

Сфера использования и условия эксплуатации

Выключатель ВНА-П-10/630-20зп У2 находит свое применение в шкафах управления, трансформаторах и других распределительных устройствах. Для того чтобы выключатель данного типа можно было использовать в течение всего времени, на которое он рассчитан, (25 лет до списания), необходимо соблюдать следующие параметры:

• высота, на которой используется выключатель не должна превышать 1000 метров над уровнем моря;
• относительная влажность не должна превышать 80%;
• температура эксплуатации устройства – от минус 45°C и до плюс 40°C;
• необходимо защищать от попадания пыли и воды, в помещении также не должно быть газов;
• положение – вертикальное.
