Выключатель нагрузки ВНА-П-10/400-20з У2

Назначение выключателя нагрузки ВНАП-10/400-20з У2

Выключатель нагрузки данного типа используется, чтобы обесточивать участок цепи, которому требуется ремонт, или же электрооборудование, на котором будут проводиться мероприятия по профилактике или ремонту. Благодаря наличию дугогасительной камеры, выключатель нагрузки ВНА-10/400 позволяет безопасно снимать напряжение без порчи (к которой может привести возникшая при разъединении дуга) проводника при размыкании.

Конструкция выключателя ВНАП-10/400-20з У2

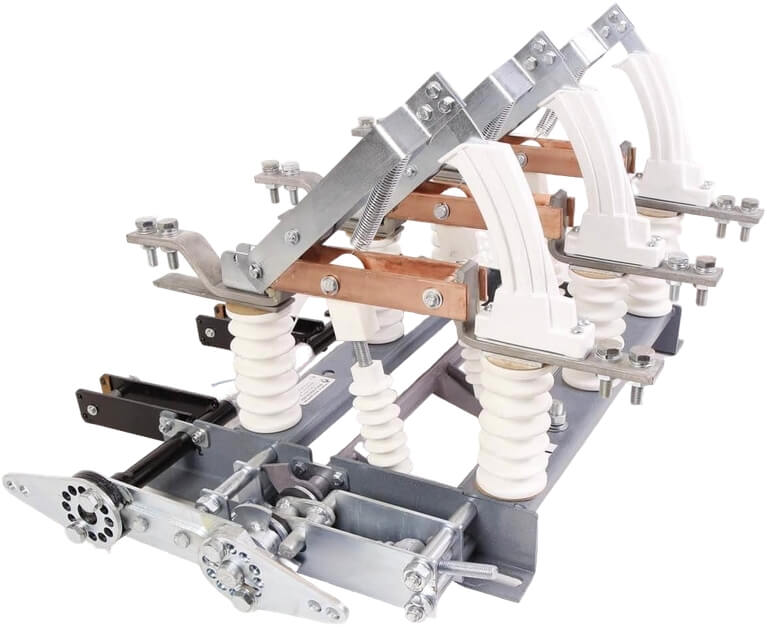

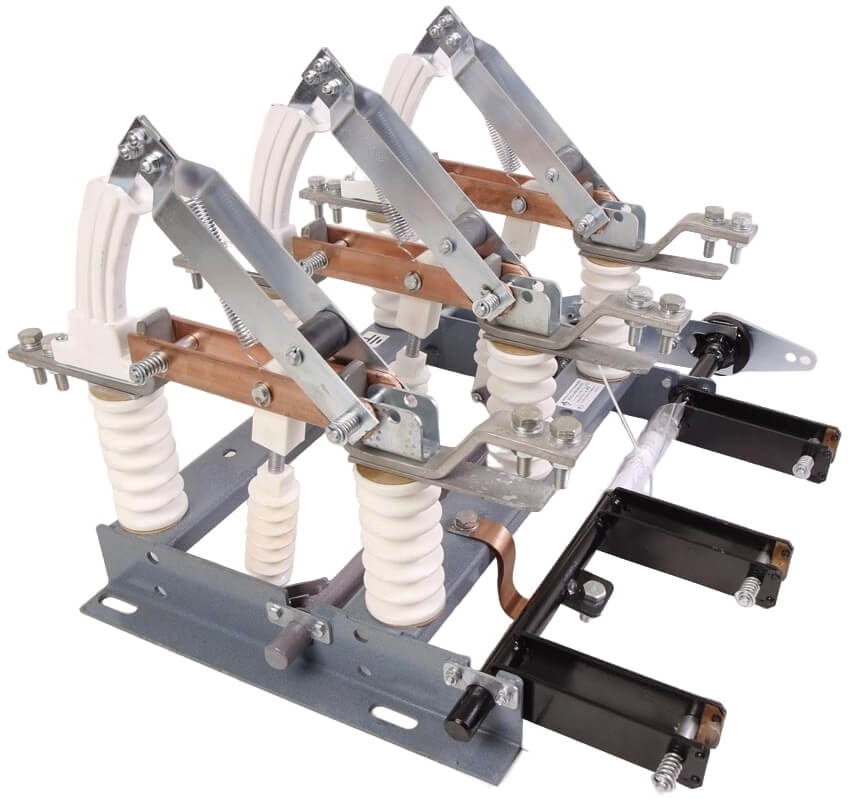

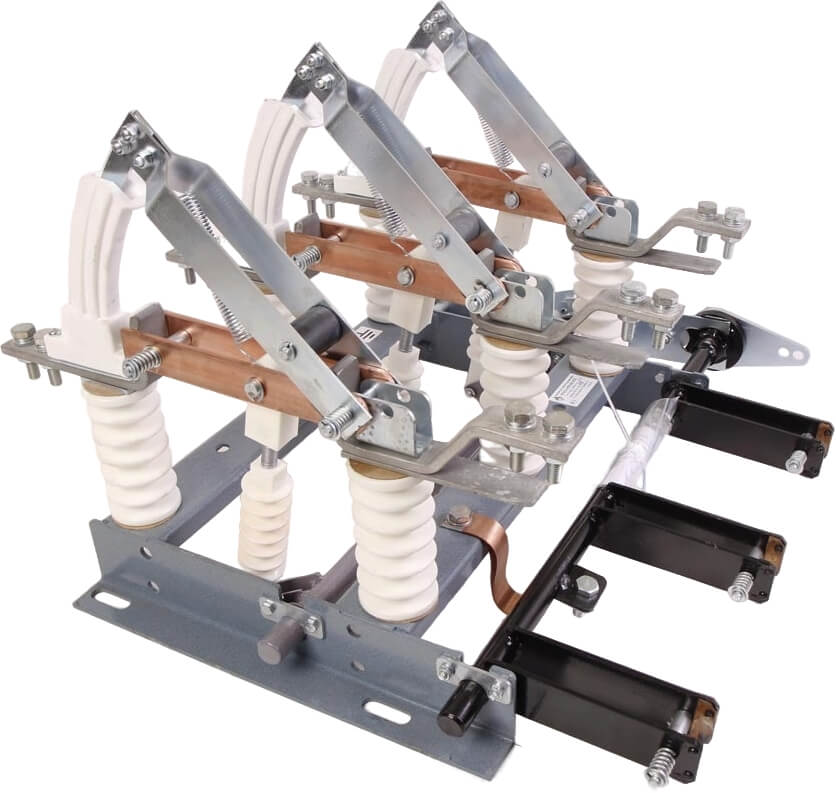

Выключатель ВНАП-10/400-20з У2 состоит из металлической рамы, которая обрабатывается антикоррозийным покрытием. На раме установлено 6 изоляторов. Изоляторы, находящиеся в нижней части рамы оснащены поворотными ножами, при помощи которых замыкаются и размыкаются контакты, находящиеся на изоляторах в другой части рамы. Выключатель оснащается дугогасительной камерой, в которой находятся специальные вкладыши. Выключатель нагрузки может быть дополнительно укомплектован ножами заземления, ручным или автоматическим приводом, а также плавкими предохранителями.

Расшифровка обозначения ВНА-П-10/400-20з У2

Принцип действия выключателя нагрузки ВНА-П-10/400-20з У2

Выключатель нагрузки ВНА-П-10/400-20з У2 работает по такому же принципу, как и остальные выключатели, у которых есть газовые дугогасительные камеры. Если возникает необходимость в том, чтобы снять нагрузку с участка цепи, то размыкаются сначала главные, а затем и дугогасительные контакты. Возникающая дуга моментально гасится потоком газов, которые под воздействием высокой температуры вырабатывает вкладыш, находящийся в камере.

Технические характеристики выключателя нагрузки ВНА-П-10/400-20з У2

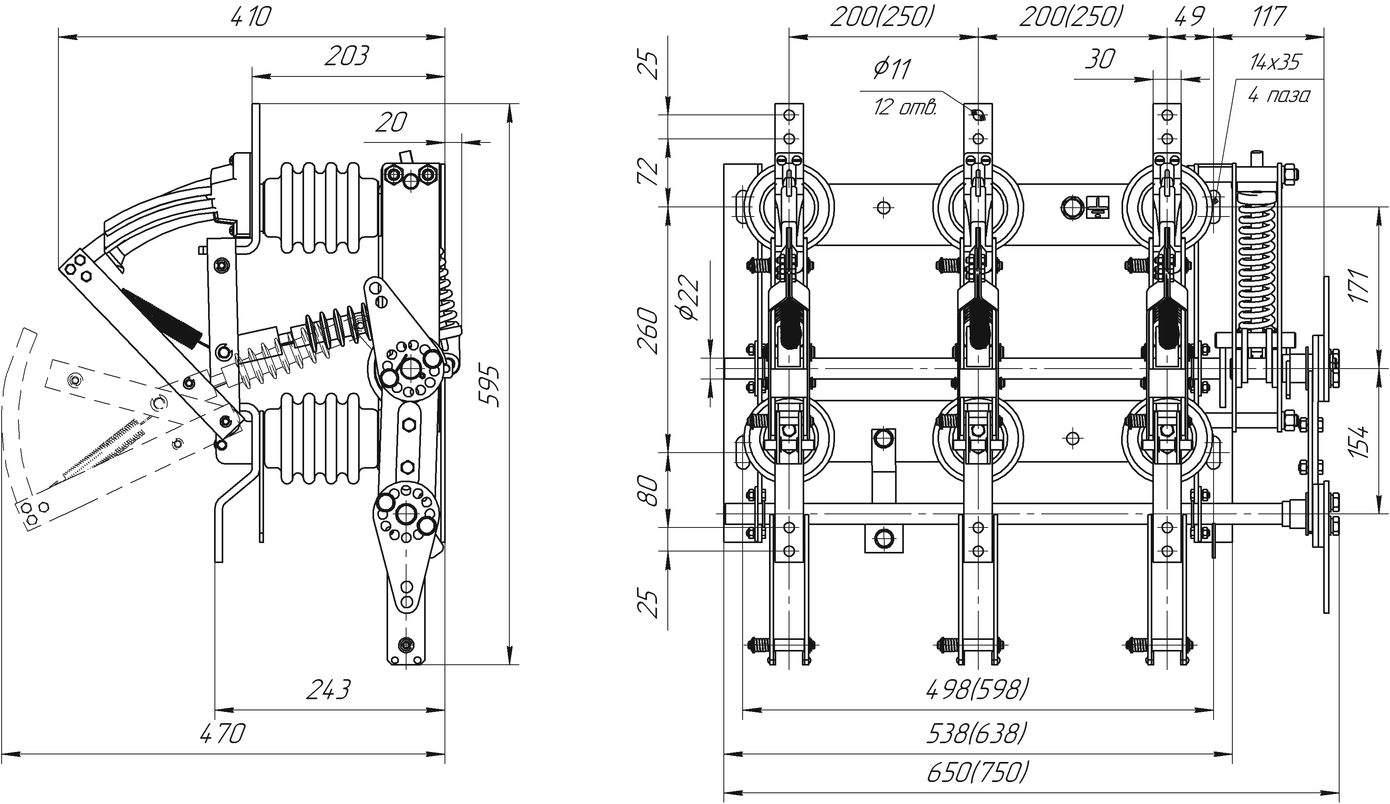

Чертеж и габаритные размеры выключателя нагрузки ВНА-П-10/400-20з У2

Сфера использования и условия эксплуатации

Выключатель ВНА-П-10/400-20з У2 находит свое применение в шкафах управления, трансформаторах и других распределительных устройствах. Для того чтобы выключатель данного типа можно было использовать в течение всего времени, на которое он рассчитан, (25 лет до списания), необходимо соблюдать следующие параметры:

• высота, на которой используется выключатель ВНА-П-10/400-20з У2, не должна превышать 1000 метров над уровнем моря;
• относительная влажность не должна превышать 80%;
• температура эксплуатации устройства – от минус 45°C и до плюс 40°C;
• выключатель необходимо защищать от попадания пыли и воды, в помещении также не должно быть газов;
• положение выключателей – вертикальное.
