Предохранители высоковольтные: устройство, типы, подбор

Высоковольтный предохранитель — один из немногих аппаратов защиты, который отключает короткое замыкание без чьего-либо участия: без реле, без привода, без трансформаторов тока. Поэтому он до сих пор стоит на вводах подстанций 6–35 кВ, в ячейках КРУ и в цепях трансформаторов напряжения — несмотря на то, что рынок давно предлагает вакуумные выключатели с электронными блоками защиты. Речь пойдёт только об отечественных конструкциях: ПКТ, ПТ, ПКН, ПН и их производных.

Принцип работы

Задача токоограничивающего предохранителя — не просто разорвать цепь, а сделать это быстро, ограничив амплитуду тока КЗ и не допустив его нарастания до ударного значения. Бытовая плавкая вставка так не умеет — она перегорает уже после того, как ток достиг максимума.

Внутри патрона проходит плавкая вставка — тонкая посеребрённая проволока или лента на керамическом каркасе. При КЗ она нагревается до плавления за миллисекунды. Металл испаряется в узких перешейках вставки: их специально делают чередующимися, чтобы дуга загоралась сразу в нескольких точках, а не в одной. Гасит эту дугу не дугогасительная камера, а кварцевый песок, которым плотно набит корпус.

Механизм гашения принципиально иной, чем в автоматах: расплавленный металл, соприкасаясь с кварцем при высокой температуре, образует фульгурит — стекловидный канал с высоким сопротивлением. Оно растёт настолько быстро, что ток обрывается раньше, чем успевает достичь расчётного пика КЗ. Время отключения при больших кратностях тока — единицы миллисекунд, заметно быстрее срабатывания большинства релейных защит.

Конструкция

Корпус — фарфоровая или, у новых серий, стеклоэпоксидная трубка. Фарфор дешевле и держит электрическую прочность лучше, но хрупкий: перевозка без жёсткой упаковки — частая причина боя патронов ещё на складе. На торцы трубки напрессованы латунные колпачки — они же контактные поверхности при установке в пружинные контакты основания.

Внутри — три элемента: вставка, наполнитель и, в большинстве серий, индикатор срабатывания. Вставка почти всегда посеребрённая, а не медная: серебро не образует тугоплавких оксидных плёнок, и характеристика остаётся стабильной десятилетиями хранения. Форма — не прямая проволока, а спираль или зигзаг на керамическом каркасе: так удаётся уместить нужную для гашения дуги длину проводника в компактном корпусе. Наполнитель — кварцевый песок контролируемого гранулометрического состава: крупная фракция снижает дугогасящую способность, мелкая — ухудшает теплоотвод.

Диаметр корпуса у отечественных серий жёстко связан с габаритом изделия, а не с классом напряжения: у линейки ПТ корпус 55 мм закрывает токи 2–31,5 А, а 72 мм — 10–315 А, и один типоразмер встречается и на 6, и на 10, и на 35 кВ. Разница по напряжению даётся не диаметром, а длиной корпуса и внутренней изоляцией.

Основные типы

В номенклатуре различают два уровня изделия: предохранитель — основание с пружинными контактами и опорными изоляторами, куда патрон вставляется и откуда вынимается, и патрон — сменная вставка в защитном корпусе. Путаница между ними — частая причина, когда при заказе присылают не то.

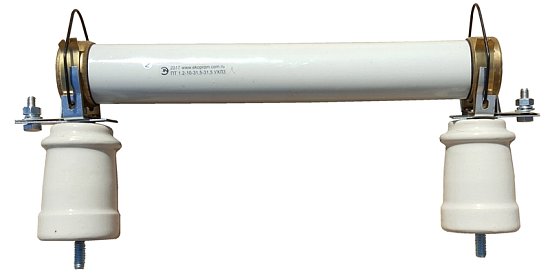

ПКТ — предохранитель кварцевый токоограничивающий, основание: изоляторы, пружинные губки, крепёжная арматура. Защищает силовые трансформаторы, воздушные и кабельные линии, рассчитан на напряжение 3–35 кВ. Выпускается в исполнениях ПКТ 101, 102, 103, 104 — цифры обозначают конструктивное исполнение и диапазон токов, под которые рассчитаны контакты.

ПТ — патрон токоограничивающий, сменная вставка в основание ПКТ. Маркировка ПТ 1.1-10-2-12,5 У3 читается так: 1.1 — габарит и исполнение контакта, 10 — напряжение сети в кВ, 2 — номинальный ток, 12,5 — ток отключения в кА, У3 — климатическое исполнение по ГОСТ 15150-69. Серия 1.1 (диаметр 55 мм) закрывает нижний диапазон токов, серии 1.2–1.4 (72 мм) — более высокие, вплоть до 315 А.

ПКН — предохранители для защиты трансформаторов напряжения. От ПКТ отличаются усиленной защитой от атмосферных воздействий: конструкция рассчитана на длительную работу на открытых распределительных устройствах, под осадками и перепадами температуры, а не только в закрытых ячейках.

ПН — патрон к основанию ПКН, сменная вставка на малые токи, 0,1–0,5 А. Трансформатор напряжения сам по себе почти не потребляет ток, поэтому задача патрона не ограничить рабочий ток, а быстро отключить КЗ во вторичных или первичных цепях, не повредив сам ТН и не сорвав показания на щите.

ПКЭ — экскаваторные предохранители, для силовых цепей экскаваторов и передвижных электростанций. Номинальное напряжение 6 и 10 кВ, конструкция рассчитана на повышенную вибрацию и частые коммутации, характерные для карьерной и передвижной техники.

ПКЖ — предохранители для силовых цепей железнодорожного транспорта, номинальное напряжение 3 кВ. Применяются на тяговых подстанциях и в цепях контактной сети постоянного тока.

Встречаются и предохранители, встроенные в комплектные устройства — блоки РВЗ или ячейки КСО: конструктивно те же ПКТ/ПТ, интегрированные в изделие вместе с разъединителем.

Ключевые параметры выбора

Подбор — это не выбор «подходящего по напряжению», а согласование нескольких параметров, часть которых противоречит друг другу.

Номинальное напряжение должно быть равно или выше напряжения сети: патрон на 6 кВ в сети 10 кВ недопустим — изоляционного промежутка не хватит, при отключении возможен пробой.

Номинальный ток вставки берут не впритык к нагрузке, а с запасом. Для трансформатора ток по стороне ВН считают как I_ном = S / (√3 × U), а вставку берут на ток в 1,5–2 раза выше — из-за броска тока намагничивания при включении, который в первый момент может в 10–14 раз превышать номинал. Вставка впритык будет перегорать при каждом включении трансформатора.

Ток отключения (отсечки) часто путают с номинальным током. Это ток КЗ, при котором гарантированно происходит отключение с ограничением, и его сверяют с расчётным током КЗ в точке установки: если реальный ток КЗ ниже минимального тока отключения, предохранитель не сработает вовремя, а перегреется и разрушится без чистого отключения.

Времятоковая характеристика определяет время сгорания вставки при том или ином токе — нужна для селективности с защитами выше и ниже по схеме.

Габарит и посадка должны соответствовать основанию ПКТ: патрон большего диаметра физически не войдёт в контакты меньшего типоразмера.

Климатическое исполнение — У1 (наружная установка) или У3/УХЛ3 (помещения) по ГОСТ 15150-69: у одной серии У1-исполнение делают чуть длиннее, для большего пути утечки по изолятору под открытым небом.

Области применения

Основная область — защита силовых трансформаторов 6, 10 и 35 кВ на подстанциях: КТП, ЗРУ, ячейки КСО. Предохранитель работает в связке с разъединителем или выключателем нагрузки — сам он не размыкает цепь под нагрузкой, только ток КЗ. Вторая по объёму область — цепи измерительных трансформаторов напряжения, где применяются ПКН/ПН на малые токи: задача та же, защитить дорогой трансформатор и вторичные цепи учёта от повреждения при пробое изоляции.

Третья область — защита электродвигателей высокого напряжения в паре с контактором: предохранитель ограничивает токи КЗ, которые контактор отключить не в состоянии, а его расцепитель берёт на себя перегрузку. Встречается и применение в цепях конденсаторных батарей и в ячейках с ОПН — там важно согласовать вставку с характеристиками ограничителя, чтобы предохранитель не отключался от разрядного импульса, штатного для ОПН.

Важные нюансы

Несколько моментов, которые редко попадают в документацию, но регулярно всплывают в эксплуатации.

Патроны меняют комплектом на всех трёх фазах, даже если перегорела одна вставка. Оставшиеся две прошли через ту же перегрузку, и внутри могли появиться локальные утонения от частичного оплавления — внешне патрон исправен, но характеристика уже сдвинута, а реальный ток срабатывания ниже паспортного.

Боёк-индикатор — не стопроцентная гарантия диагностики: у старых серий пружина со временем ослабевает от вибрации, и штифт может не выброситься даже после отключения. При подозрении на срабатывание фазу стоит проверять тестером, а не только по бойку.

При ударе или падении патрона трещина в фарфоре может быть незаметна глазу, но снижает электрическую прочность — разрушение произойдёт не при монтаже, а уже при первом отключении КЗ.

Подбор «на глаз по каталогу», без расчёта тока КЗ в точке установки, — частая ошибка на объектах с длинными кабельными линиями или маломощными трансформаторами на 35 кВ: расчётный ток КЗ может оказаться ниже минимального тока отключения вставки, и предохранитель не успеет создать нужное сопротивление дуги. Встречается и обратная ошибка — избыточный запас по току: такая вставка хуже отключает перегрузку, время срабатывания растягивается, и трансформатор какое-то время работает в тепловом режиме, для которого не рассчитан.

Маркировка: как читать обозначение патрона

Деталь, без которой легко ошибиться при заказе замены. Обозначение ПТ 1.2-10-31,5-31,5 УХЛ3 раскладывается так:

• ПТ — тип изделия (патрон токоограничивающий);
• 1.2 — серия, определяющая габарит корпуса и посадку в основание;
• 10 — напряжение сети, кВ;
• 31,5 (первое число) — номинальный ток вставки, А;
• 31,5 (второе число) — ток отключения, кА;
• УХЛ3 — климатическое исполнение и категория размещения.

Сверять при заказе замены нужно все пять параметров, а не только ток — патрон с тем же током, но другой серией, в старое основание физически не встанет.
