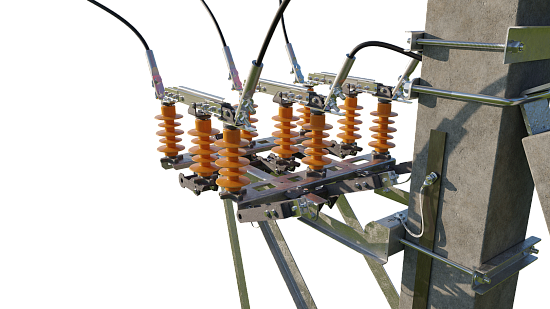

Разъединители РЛНД, РЛК и РЛР на 10 кВ: сравнение характеристик, ресурса и цены

На отпайках и вводах воздушных линий 6–10 кВ чаще всего встречаются три конструктивно разных линейных разъединителя: классический РЛНД, разработанный ему на замену качающийся РЛК (РЛКВ) и более новый рубящего типа РЛР «Тесла». Все три предназначены для одной и той же задачи — создать видимый разрыв цепи на обесточенном участке сети и, при наличии заземляющих ножей, заземлить отключённый участок, — и все сертифицированы по одному и тому же ГОСТ Р 52726-2007. Но на этом сходство заканчивается: у аппаратов разная кинематика, разный ресурс, разная цена и разные слабые места в эксплуатации. Разберём, чем они отличаются на практике, и сравним их по всем характеристикам, которые удалось найти в открытых источниках — у самих производителей и у поставщиков.

Расшифровка обозначений

РЛНД-1-10/400 УХЛ1 — Р-азъединитель, Л-инейный, Н-аружной установки, Д-вухколонковый; «1» — количество заземляющих ножей; 10 — номинальное напряжение, кВ; 400 — номинальный ток, А; УХЛ1 — климатическое исполнение и категория размещения по ГОСТ 15150-69. Индекс «.II» или «.IV» после напряжения означает степень загрязнения изоляции (II — фарфор, IV — полимер).

РЛК-1б-10.IV/400 УХЛ1 — Р-азъединитель, Л-инейный, К-ачающегося типа; «1а», «1б» или «2» — количество и расположение заземляющих ножей (1а — со стороны неподвижной колонки, 1б — со стороны подвижной); IV — полимерная изоляция; остальные поля — как у РЛНД. РЛКВ — та же серия, но для установки в вертикальной плоскости.

РЛР Тесла-1-10/400 УХЛ1 — Р-азъединитель, Л-инейный, Р-убящего типа; далее число заземлителей, напряжение, ток и климатическое исполнение — по той же логике.

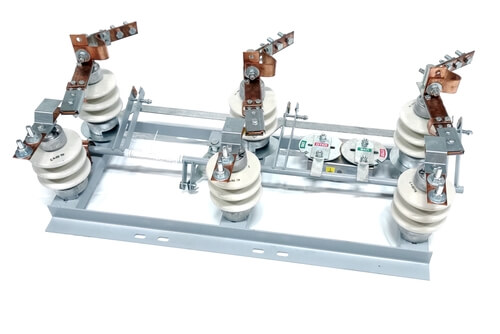

РЛНД-10: классика горизонтально-поворотного типа

Разъединитель РЛНД — самый старый и самый массовый из трёх: именно под него исторически проектировалось большинство опор ВЛ 6–10 кВ, и именно его чаще всего меняют при плановой реконструкции линий. Конструктивно это рама из оцинкованного металла с шестью изоляционными колонками — тремя неподвижными и тремя подвижными, установленными на поворотных стойках. Стойки поворачиваются валом, тягой и рычагом, соединёнными с приводом ПРНЗ-10: движение ручки привода вверх включает ножи, вниз — отключает. Контактные ножи — медные, изоляторы — фарфоровые С4-80 или полимерные (в обозначении — индекс IV).

Главная конструктивная особенность РЛНД, определяющая и его сильные, и его слабые стороны, — провод крепится к выводам на подвижных изоляторах. Это простое и понятное решение, знакомое любому электромонтёру, но именно оно приводит к характерной болезни РЛНД: при ветровых нагрузках и вибрации провод «живёт» вместе с подвижной колонкой, из-за чего на реальных линиях периодически случается схлёстывание фаз и излом самого провода в месте крепления — проблема, которая в описании новых серий (РЛК, РЛР) прямо указывается как причина, по которой их разрабатывали.

Электрически РЛНД не уступает более новым аппаратам: линейка охватывает токи от 200 до 630 А, термическую стойкость от 6,3 до 12,5 кА и электродинамическую — от 15,75 до 31,5 кА, то есть исполнение на 630 А по паспортным данным ничем не хуже РЛК или РЛР той же ступени тока. Слабое место — механический ресурс: по независимым техническим данным он в разы ниже, чем у современных аппаратов (подробности — в таблице ниже), а средний срок службы до первого среднего ремонта у РЛНД принято закладывать в 10 лет.

Область применения — массовые сельские и городские ВЛ 6–10 кВ, где не требуется повышенный ресурс переключений и где важна унификация с уже установленным парком разъединителей: если на линии уже стоят РЛНД, дозакупать именно эту серию проще с точки зрения обслуживания и ЗИП. Плюс — самая низкая цена среди трёх серий и широчайшая доступность на рынке у любого поставщика.

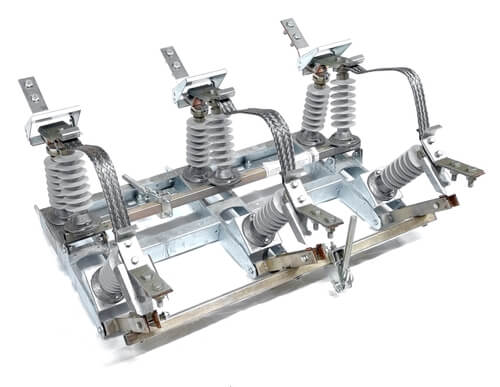

РЛК (РЛКВ)-10: качающийся тип на замену РЛНД

РЛК спроектирован прицельно как замена РЛНД — с сохранением присоединительных размеров под ту же опору, но с устранением её главного недостатка. Каждый полюс РЛК — это две неподвижные колонки на раме и одна подвижная, установленная на поворотном кронштейне между ними; сам кронштейн «качается», замыкая и размыкая ножи. Провод при этом крепится к контактным выводам на неподвижных изоляторах с обеих сторон — конструктивно схлёстывание и излом провода, характерные для РЛНД, здесь исключены.

Рама РЛК собрана из более жёсткого профиля, все стальные детали покрыты горячим цинком (а не окрашены, как нередко бывает у РЛНД), а изоляция выполнена только на полимерных изоляторах ОСК2-10-А-4УХЛ1 IV степени загрязнения по ГОСТ 9920 — фарфорового исполнения у РЛК не бывает в принципе. Вращающиеся узлы (ось из нержавеющей стали во втулке из полиамида) не требуют смазки весь срок службы. Управление главными и заземляющими ножами — приводом с вертикальным движением рукоятки под закрытым кожухом, что снижает риск случайного зацепления и попадания влаги в механизм. Разъединитель работоспособен при толщине корки льда до 20 мм.

Заземляющие ножи доступны в четырёх вариантах: без ножей, «1а» (нож со стороны неподвижной колонки), «1б» (со стороны подвижной) и «2» (ножи с обеих сторон) — это даёт больше гибкости в подборе под конкретную схему сети, чем у РЛНД. Электрически линейка РЛК сейчас выпускается на токи 400 и 630 А с термической стойкостью 10 кА и электродинамической — 25 кА; более лёгких исполнений на 200 А, в отличие от РЛНД, у серии нет.

РЛК активно используют сетевые компании при плановой замене изношенного парка РЛНД без изменения опоры, а также на новом строительстве, где важны увеличенный механический ресурс и заявленный производителями 30-летний срок службы. Есть исполнения и для горизонтальной установки на опоре (РЛК), и для вертикальной (РЛКВ) — это единственная из трёх сравниваемых серий, где вертикальное исполнение выделено в отдельное обозначение.

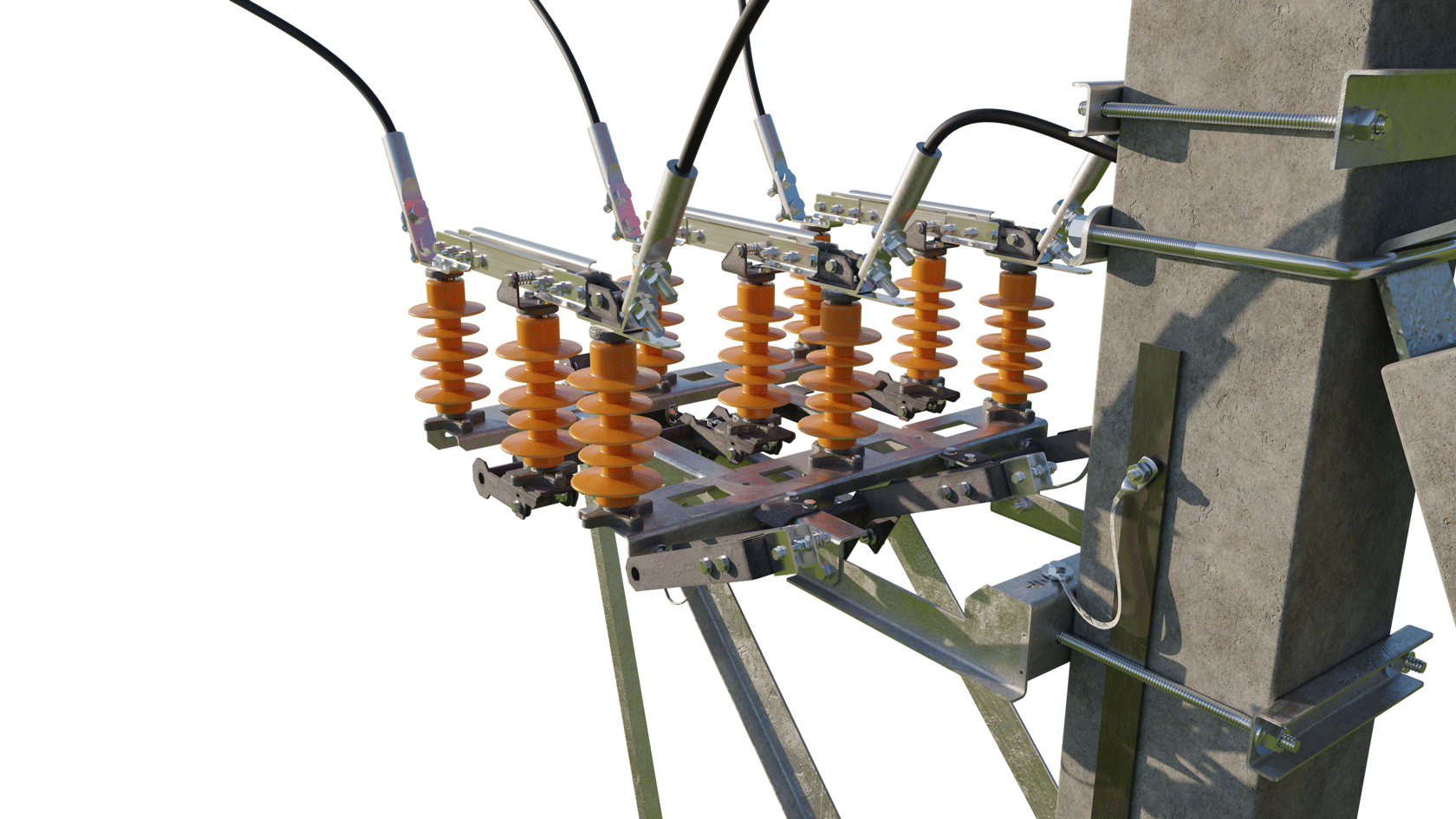

РЛР Тесла-10: рубящий тип нового поколения

РЛР Тесла — самый молодой из трёх аппаратов: разработан и запатентован инженерами компании «Тесла Инжиниринг» в 2014 году (патенты РФ № 223230 и № 157350), позиционируется как «улучшенный аналог РЛК и РЛНД» и с 2025 года имеет официальное заключение аттестационной комиссии ПАО «Россети» (№ IЗ-64/25 от 24.04.2025), а ранее был одобрен к применению ПАО «МОЭСК».

Конструктивно это разъединитель рубящего типа: рама собрана на П-образных хомутах без сварки, что делает её полностью разборной и ремонтопригодной — повреждённую деталь можно заменить в поле, не меняя аппарат целиком. Главные и заземляющие ножи управляются одним общим валом (у РЛНД — как правило, две независимые тяги на разные группы ножей), а механическая блокировка, не позволяющая одновременно включить главные и заземляющие ножи, расположена прямо на раме разъединителя, а не на приводе. Заявлено 8 точек заземления подвижных частей конструкции против одной у РЛНД — это напрямую влияет на безопасность персонала при наведённом напряжении. Группа силовых ножей выполнена из меди толщиной 3 мм с гальваническим оловом, все стальные детали — горячее оцинкование, а изоляторы — полимерные.

По паспортным данным производителя: номинальный ток 400 или 630 А, ток термической стойкости 10 или 12,5 кА соответственно, электродинамической — 25 или 32 кА, переходное сопротивление главной цепи — не более 100×10⁻⁶ Ом (для сравнения, у РЛК — до 150×10⁻⁶ Ом, то есть контакт у РЛР менее греется под нагрузкой). Механический ресурс — класс М2, не менее 10 000 циклов «включено-отключено», заявленный срок службы — не менее 30 лет. Разъединитель рассчитан на работу при температурах от −60 до +40 °С, ветре до 40 м/с без гололёда и до 15 м/с при толщине корки льда до 20 мм. Масса самого аппарата — 38 кг, для монтажа на опору обычно достаточно одного человека и одной соединительной тяги (у РЛНД — двух).

За девять лет эксплуатации, по данным производителя, в России установлено более 20 000 единиц РЛР Тесла — от Калининграда до Дальнего Востока, а поставщики со ссылкой на опыт эксплуатации указывают, что затраты на содержание линии с РЛР Тесла примерно в 2,6 раза ниже, чем при обслуживании РЛК-10. Логичная область применения — новое строительство ВЛЗ 6–10 кВ и объекты, где заказчик (в том числе МОЭСК и другие сетевые компании группы «Россети») прямо предусматривает аттестованное оборудование повышенной ремонтопригодности, а также труднодоступные участки, где важны быстрый монтаж силами одного человека и минимальное последующее обслуживание.

Что у трёх серий общего

Несмотря на разную кинематику, все три разъединителя решают одну и ту же задачу и подчиняются одному стандарту — ГОСТ Р 52726-2007 «Разъединители и заземлители переменного тока на напряжение свыше 1 кВ и приводы к ним». Отсюда общие для всех трёх серий требования: видимый разрыв цепи в отключённом положении, механическая и электрическая блокировка от одновременного включения главных и заземляющих ножей, работоспособность при гололёде и ветровых нагрузках, характерных для соответствующего района по ГОСТ. Все три аппарата выпускаются в трёхполюсном исполнении для установки на опоре ВЛ, поставляются с ручным приводом и техническим паспортом с отметкой ОТК, а на аппарат и на изоляторы отдельно оформляется сертификат соответствия.

Различается при этом сам привод: у РЛНД это стандартный для отрасли рычажный привод ПРНЗ-10 с двумя независимыми тягами — отдельно на главные ножи и отдельно на заземлители (если они есть). У РЛК приводной механизм закрыт кожухом и работает вертикальным движением рукоятки, что снижает вероятность случайного зацепления одежды или инструмента монтажника. У РЛР Тесла привод собственной разработки управляет главными и заземляющими ножами через один вал и одну тягу — это и упрощает монтаж, и снижает число подвижных соединений, которые нужно обслуживать и регулировать в процессе эксплуатации. Ни один из трёх приводов не требует силовых цепей — все они ручные, что типично для линейных разъединителей 6–10 кВ наружной установки.

Сравнительная таблица технических характеристик

Марка	РЛНД-10	РЛК-10 (РЛКВ)	РЛР Тесла-10
Фото
Тип конструкции	Горизонтально-поворотный, двухколонковый	Качающегося типа, трёхколонковый	Рубящего типа
Изоляция	Фарфор или полимер (на выбор)	Только полимер, кремнийорг. резина	Только полимер, кремнийорг. резина
Номинальное напряжение	10 кВ	10 кВ	10 кВ (есть версия 20 кВ)
Наибольшее рабочее напряжение	12 кВ	12 кВ	12 кВ
Номинальный ток	200 / 400 / 630 А	400 / 630 А	400 / 630 А
Ток термической стойкости	6,3–12,5 кА	10 кА	10–12,5 кА
Ток электродинамической стойкости	15,75–31,5 кА	25 кА	25–32 кА
Переходное сопротивление главной цепи	нет данных производителя	не более 150×10⁻⁶ Ом	не более 100×10⁻⁶ Ом
Механический ресурс	~2000 циклов В-О	не менее 10 000 циклов В-О	не менее 10 000 циклов В-О (класс М2)
Заявленный срок службы	до 25 лет	не менее 30 лет	не менее 30 лет
Крепление токоведущих проводов	К подвижным изоляторам — риск схлёстывания	К неподвижным выводам с двух сторон	Жёсткая рубящая шина, схлёстывание исключено
Заземляющие ножи, исполнения	1 или 2	без ножей, 1а, 1б или 2	1
Допустимая толщина льда при работе	до 20 мм	до 20 мм	до 20 мм
Масса разъединителя (без КМЧ)	35–50 кг	данные варьируются у поставщиков	38 кг
Монтаж на опору	Бригадой, 2 тяги привода	Бригадой	Один человек, 1 тяга
Цена, 400 А, 1 заземляющий нож, руб. с НДС	от 11 980 (без КМЧ)	от 31 370 (с приводом и КМЧ)	от 69 500 (с приводом и КМЧ)

Данные сведены по опубликованным техническим характеристикам производителей и поставщиков по состоянию на 2026 год; по токам термической и электродинамической стойкости у РЛНД и РЛР приведён диапазон по всей линейке токов 200–630 А, поскольку показатель растёт вместе с номинальным током.

Сравнение цен

Сопоставим цены на аппараты одного класса — 10 кВ, 400 и 630 А, с одним заземляющим ножом:

• РЛНД-1-10.IV/400 УХЛ1 (полимер, привод ПРНЗ-10) — 11 980 руб., исполнение на 630 А — 12 860 руб. Важный нюанс: в стандартную поставку РЛНД не входят вал привода и металлоконструкции для крепления на опору (КМЧ) — их закупают отдельно.
• РЛК-1б-10.IV/400 УХЛ1 (с приводом и КМЧ) — 31 370 руб., исполнение на 630 А — 32 960 руб. Базовая версия без заземляющего ножа обходится дешевле, около 28 500–33 100 руб. в зависимости от поставщика.
• РЛР Тесла-1-10/400 УХЛ1 (с приводом и КМЧ) — 69 500 руб., исполнение на 630 А — 70 500 руб.

Формально разница в цене между сериями выглядит огромной — РЛР дороже РЛНД почти в шесть раз. Но сравнивать напрямую эти цифры некорректно: у РЛНД в цену не входит крепёж на опору, тогда как у РЛК и РЛР комплект металлоконструкций и привод уже включены в стоимость. Если считать по полной стоимости «под ключ» (с КМЧ, приводом и монтажными тягами), разрыв между РЛНД и РЛК сокращается, а РЛР Тесла всё равно остаётся самым дорогим вариантом — это плата за увеличенный вчетверо-впятеро механический ресурс, патентованную ремонтопригодную конструкцию и заводскую аттестацию в «Россетях». Поставщики, ссылающиеся на опыт эксплуатации, указывают, что за счёт меньшего числа последующих ремонтов совокупная стоимость владения РЛР Тесла на горизонте 25–30 лет получается ниже, чем у РЛК, — но этот расчёт справедлив только для объектов с действительно долгим сроком эксплуатации и высокой частотой переключений.

Как выбрать: короткие рекомендации

РЛНД-10 имеет смысл ставить там, где важна минимальная стартовая цена и унификация с уже установленным на линии парком — например, при точечной замене вышедшего из строя разъединителя на действующей ВЛ, где соседние опоры уже укомплектованы РЛНД, а частые переключения не планируются.

РЛК (РЛКВ)-10 — разумный компромисс для плановой модернизации: те же присоединительные размеры под существующую опору, но кратно больший механический ресурс, полимерная изоляция и устранённая проблема схлёстывания провода. Хороший выбор для сетевых компаний, которые системно меняют парк РЛНД на более надёжные аппараты без пересмотра проекта опоры.

РЛР Тесла-10 стоит рассматривать для нового строительства и объектов с повышенными требованиями к надёжности и ремонтопригодности — особенно там, где заказчик (сетевые компании группы «Россети») прямо предусматривает аттестованное оборудование, либо где важны быстрый монтаж одним монтажником и минимальное последующее обслуживание на труднодоступном участке трассы. Более высокая закупочная цена в этом случае компенсируется меньшими эксплуатационными затратами на горизонте нескольких десятилетий.
