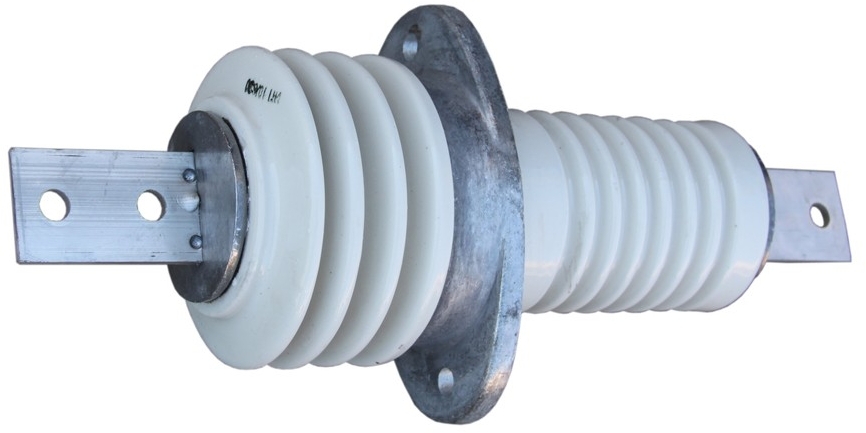

Изолятор ИП-10/630-7,5 УХЛ2

Проходной изолятор ИП-10/630-7,5 УХЛ2 применяется при необходимости провести токоведущий проводник через стену, к примеру осуществить ввод напряжения в подстанцию. Для крепления к стене снабжен фланцем квадратной формы.

Расшифровка ИП-10/630-7,5 УХЛ2

И - изолятор;
П - проходной;
10 - номинальное напряжение, кВ;
630 - номинальный ток, А;
7,5 - минимальная механическая разрушающая сила на изгиб, кН;
УХЛ - климатическое исполнение по ГОСТ 15150-69;
2 - категория размещения по ГОСТ 15543.1-89.

Материал изоляционной части - электротехнический фарфор подгруппы 110 ГОСТ 20419-83.

Арматура изолятора ИП-10/630-7,5 УХЛ2 - алюминиевый сплав АК12 по ГОСТ 1583-93

Токоведущая шина - алюминиевый сплав АД31 по ГОСТ 15176-89.

Покрытие арматуры и швов армирующей связки - влагостойкое лакокрасочное.

Герметизация токоведущей шины в колпаке - эпоксидная композиция.

Гарантийный срок службы 10 лет с момента ввода в эксплуатацию, но не более 12 лет с момента отгрузки

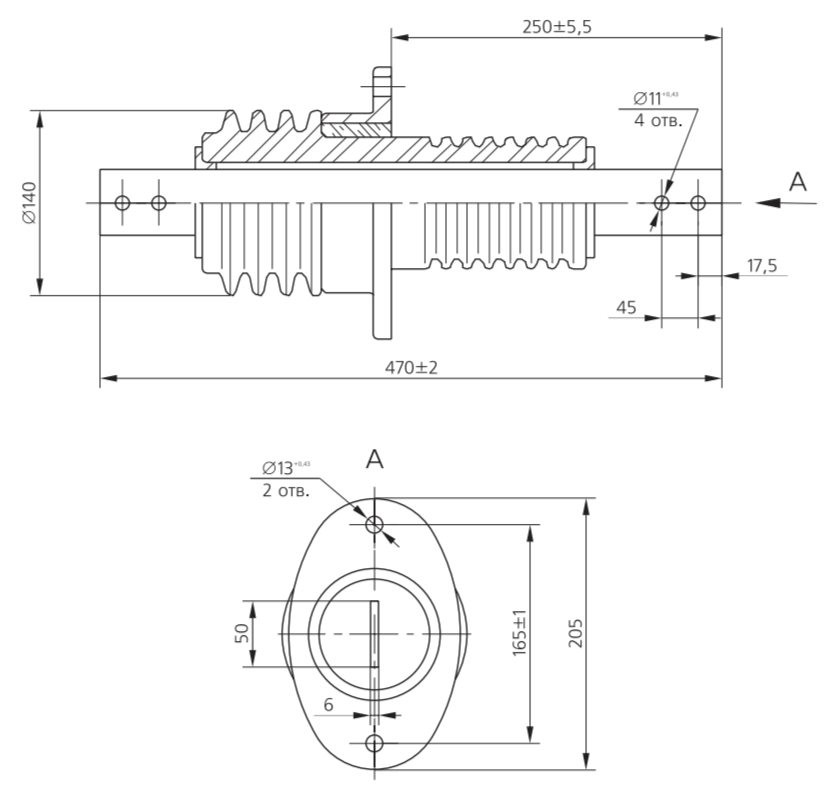

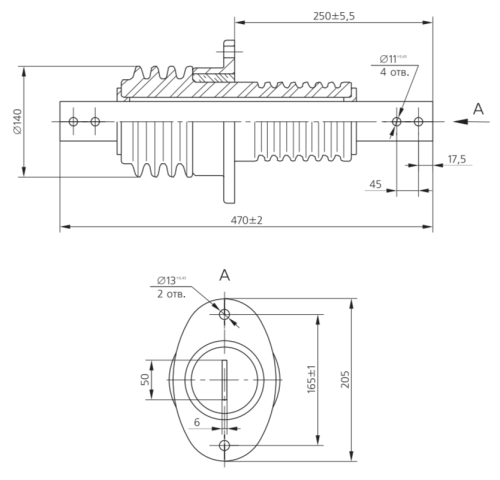

Габаритные размеры, чертеж изолятора ИП-10/630-7,5 УХЛ2
