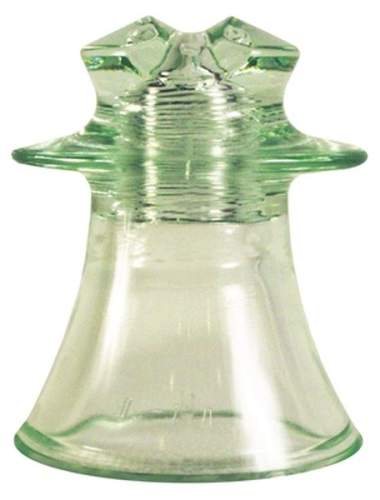

Изолятор ШС-10Д

Применение изоляторов ШС-10Д

Изоляторы ШС-10 Д используются для крепления и изоляции проводов на воздушных линиях электропередач номинальным напряжением в 6 и 10 кВ. Штыревыми изоляторы называются по своей конструкции: изолирующие части устанавливаются на специальный стандартный штырь, а крепление выполняется специальными колпачками. Основное отличие от других видов изоляторов заключается в том, что изделие имеет одну цельную деталь, а не несколько сборных. Провода устанавливаются на шейку или в желоб устройства. Материалом, из которого в настоящее время изготавливаются изоляторы ШС-10Д, является специальное закаленное стекло.

Расшифровка условного обозначения изолятора ШС-10Д УХЛ1

Классическим вариантом является изолятор, изготовленный из стекла, который маркируется буквами ШС – штыревой стеклянный. В маркировке устройства также присутствуют цифры, обозначающие номинальное напряжение, в данном случае, ШС-10 Д – 10 кВ и стоящие за ними буквы (Д), которые обозначают индекс серии модернизации изолятора. Изоляторы более ранней серии, такой как ШС-10, а также его модификации ШС-10А, ШС-10Б, ШС-10В, ШС-10Г на сегодняшний день сняты с производства, их заменили современные изоляторы ШС-10 Д. Аббревиатура УХЛ1 обозначает климатическое исполнение и категорию размещения по ГОСТ 15150.

Технические характеристики изолятора ШС-10Д

Крепление изоляторов ШС-10Д

Изолятор ШС-10Д является наиболее популярным штыревым стеклянным изолятором для высоковольтных линий с неизолированными проводами. Для крепления изоляторов используются стандартные штыри или крюки. Крепление изоляторов ШС-10Д на крюки применяется при использовании деревянных опор. При необходимости крепления на железобетонные опоры используются специальные металлоизделия для ЛЭП: траверсы, оголовки, надставки, на штыри которых и крепятся изоляторы.

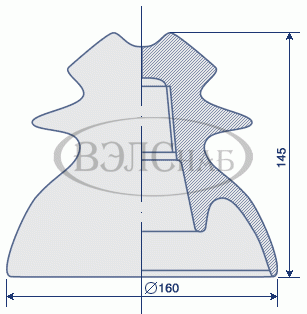

Чертеж, размеры изоляторов ШС-10Д

Изоляторы – основные требования к оборудованию, краткая справка.

Изолятор – электротехническое оборудование, предназначенное для изоляции токоведущих частей установок и аппаратов от поверхности земли и друг от друга. Основными требованиями к данному оборудованию являются:
- электрическая прочность и способность работать при нормативном напряжении;
- механическая прочность;
- способность противостоять коротким замыканиям, условиям окружающей среды;
- теплоустойчивость.

Правильный выбор устройств обеспечивает безопасную эксплуатацию линий электропередач.

Наша компания предлагает широкий ассортимент штыревых изоляторов без дополнительных наценок.

Изолятор ШС-10Д — надёжное решение для электрической изоляции токоведущих частей от заземлённых конструкций. Конструкция обеспечивает обеспечение безопасного изоляционного расстояния. Материал изготовления - закаленное стекло. Применяется в ВЛ и подстанциях напряжением до 10 кВ. Гарантия от производителя, полный комплект документации. Доступны оптовые партии любого объёма, отгрузка со склада.
