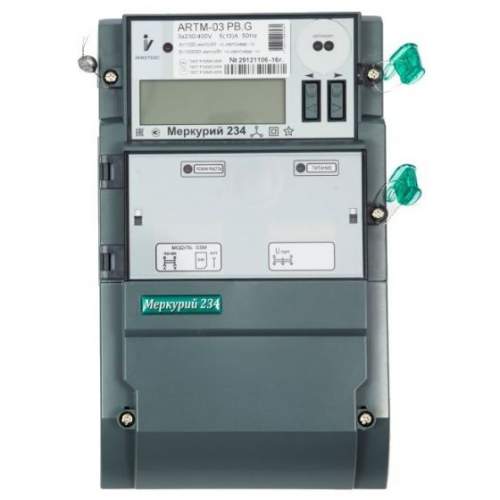

Счетчик Меркурий 234 ARTM-03 PB.G

Счетчики Меркурий 234 ARTM-03 PB.G для коммерческого и технического учета электроэнергии. Они устанавливаются в трехфазных 3-х или 4-х проводных сетях переменного тока. Приборы такого типа могут применяться автономно или выступать в качестве важных элементов информационно-измерительных систем.

Устройство измеряет любые параметры трехфазной сети. Это может быть мощность, фазные токи, а также многие другие параметры. Кроме того, этот счетчик имеет возможность вести журналы событий и ПК, а также управлять нагрузкой. С помощью данного прибора можно осуществлять тарифный учет по зонам суток. Также он позволяет сохранять все накопленные сведения и передавать их по проводным и беспроводным каналам связи.

Этот тип счетчика эффективно учитывает технические потери в линиях электропередач и силовых трансформаторах. Данный прибор предназначен также для контроля показателей качества электроэнергии и сбора статистических показателей по перенапряжениям и провалам.

Особенности

• доступ к счетчику по каналу GSM с помощью модуля GSM\GPRS;
• наличие RS-485 интерфейса и оптопорта;
• возможность замены элементов питания, не нарушая целостности пломбы;
• наличие двух электронных пломб, позволяющих контролировать целостность прибора;
• проведение самодиагностики и индикация выявленных ошибок в автоматическом режиме;
• подсветка жидкокристаллических индикаторов;
• возможность подключения резервного питания постоянного напряжения;
• модификации с протоколом DLMS;
• многофункциональный гальванически развязанный импульсный вход.

Преимущества

• выполняет суммирование по модулю;
• суммирование объёмов принятой и отданной электроэнергии;
• раздельный учёт принятой и отданной электроэнергии;
• удобство в эксплуатации и при установке прибора;
• возможность использования не только в помещении, но и на открытых площадках.
• Применять счетчик можно как при положительных, так и при минусовых температурах, что никак не отражается на точности измерений.

Расшифровка Меркурий 234 ARTM-03 PB.G

МЕРКУРИЙ – торговая марка счётчика
234 - серия трехфазного счётчика
A - учёт активной энергии прямого направления
R - учёт реактивной энергии прямого и обратного направления
T - наличие внутреннего тарификатора
М - наличие сменных модулей, выход управления внешним УОН (выход реле)

03 - модификация по току и напряжению: напряжение: 3*230/400; номинальный ток 5а; максимальный ток 10а.

P - профиль мощности, фиксация магнитного воздействия, внешнее резервное питание, журнал отклонений напряжения и частоты, поквадрантный учёт реактивной энергии (без тарификации)
B - подсветка ЖКИ
Индексы определяющие вид дополнительных интерфейсов в виде внешнего модуля. Оптопорт и RS-485 имеющиеся у каждой модификации счётчика обозначений не имеют.
G - GSM/GPRS

Данные отображаемые на индикаторе

• значение потреблённой активной и реактивной электрической энергии по каждому тарифу и сумму по всем тарифам нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
• те же данные за временные периоды: текущий и предыдущий день, текущий и 11 предыдущих месяцев, текущий и предыдущий год;
• фазное напряжение и ток в каждой фазе;
• измеренное значение активной, реактивной и полной мощности (время интеграции 1 сек ) как по каждой фазе, так и суммарную по трем фазам с указанием положения вектора полной мощности;
• утренний и вечерний максимумы активной и реактивной мощности в текущем и 3-х предыдущих месяцах;
• коэффициент мощности по каждой фазе и суммарный по трем фазам;
• углы между фазными напряжениями;
• частоту сети;
• коэффициент несинусоидальности фазных кривых;
• текущее время и дату;
• температуру внутри счётчика;
• дату и время вскрытия верхней и клеммной крышек, последнее перепрограммирование;
• код неисправности.

Габаритные размеры и чертеж счетчика Меркурий 234 ARTM-03 PB.G

Основные технические характеристики
