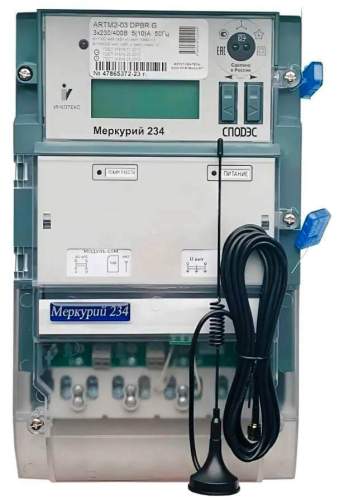

Счетчик Меркурий 234 ARTM2-03 DPBR.G

Меркурий 234 ARTM2-03 DPBR.G трехфазный многотарифный счетчик для одно- или двунаправленного учета активной и реактивной электрической энергии и мощности в трехфазных 3-х или 4-х проводных сетях переменного тока через измерительные трансформаторы.

Обмен данными по интерфейсам связи выполняется по протоколу СПОДЭС (IEC62056 DLMS/COSEM) или протоколу «Меркурий». При работе по протоколу СПОДЭС счетчики совместимы с ПО ИВК «Пирамида 2.0» и «Пирамида-сети».

Особенности

• доступ к счетчику по каналу GSM с помощью модуля GSM\GPRS;
• наличие RS-485 интерфейса и оптопорта;
• возможность замены элементов питания, не нарушая целостности пломбы;
• наличие двух электронных пломб, позволяющих контролировать целостность прибора;
• проведение самодиагностики и индикация выявленных ошибок в автоматическом режиме;
• подсветка жидкокристаллических индикаторов;
• возможность подключения резервного питания постоянного напряжения;
• модификации с протоколом DLMS;
• многофункциональный гальванически развязанный импульсный вход.

Преимущества

• выполняет суммирование по модулю;
• суммирование объёмов принятой и отданной электроэнергии;
• раздельный учёт принятой и отданной электроэнергии;
• удобство в эксплуатации и при установке прибора;
• возможность использования не только в помещении, но и на открытых площадках.
• Применять счетчик можно как при положительных, так и при минусовых температурах, что никак не отражается на точности измерений.

Расшифровка Меркурий 234 ARTM2-03 DPBR.G

МЕРКУРИЙ – торговая марка счётчика
234 - серия трехфазного счётчика
A - учёт активной энергии прямого направления
R - учёт реактивной энергии прямого и обратного направления
T - наличие внутреннего тарификатора
М - наличие сменных модулей, выход управления внешним УОН (выход реле)
2 - учёт активной энергии обратного направления

03 - модификация по току и напряжению: напряжение: 3*230/400; номинальный ток 5а; максимальный ток 10а.

D - наличие протокола СПОДЭС (IEC62056 DLMS/COSEM)

P - профиль мощности, фиксация магнитного воздействия, внешнее резервное питание, журнал отклонений напряжения и частоты, поквадрантный учёт реактивной энергии (без тарификации)
B - подсветка ЖКИ
R - дополнительный интерфейс RS-485
G - дополнительный интерфейс GSM/GPRS

Оптопорт и RS-485 имеющиеся у каждой модификации счётчика обозначений не имеют.

Данные отображаемые на индикаторе

• значение потреблённой активной и реактивной электрической энергии по каждому тарифу и сумму по всем тарифам нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
• те же данные за временные периоды: текущий и предыдущий день, текущий и 11 предыдущих месяцев, текущий и предыдущий год;
• фазное напряжение и ток в каждой фазе;
• измеренное значение активной, реактивной и полной мощности (время интеграции 1 сек ) как по каждой фазе, так и суммарную по трем фазам с указанием положения вектора полной мощности;
• утренний и вечерний максимумы активной и реактивной мощности в текущем и 3-х предыдущих месяцах;
• коэффициент мощности по каждой фазе и суммарный по трем фазам;
• углы между фазными напряжениями;
• частоту сети;
• коэффициент несинусоидальности фазных кривых;
• текущее время и дату;
• температуру внутри счётчика;
• дату и время вскрытия верхней и клеммной крышек, последнее перепрограммирование;
• код неисправности.

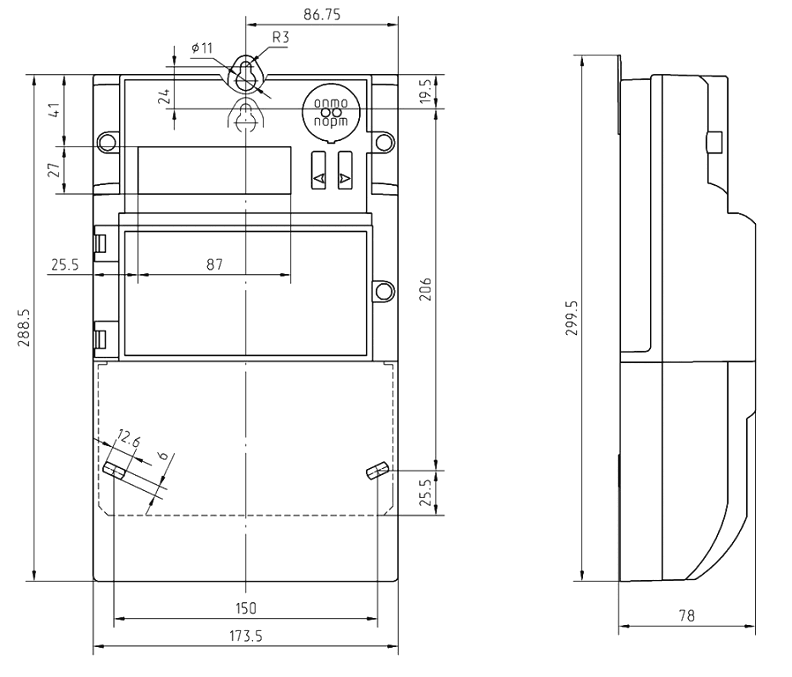

Габаритные размеры и чертеж счетчика Меркурий 234 ARTM2-03 DPBR.G

Основные технические характеристики
