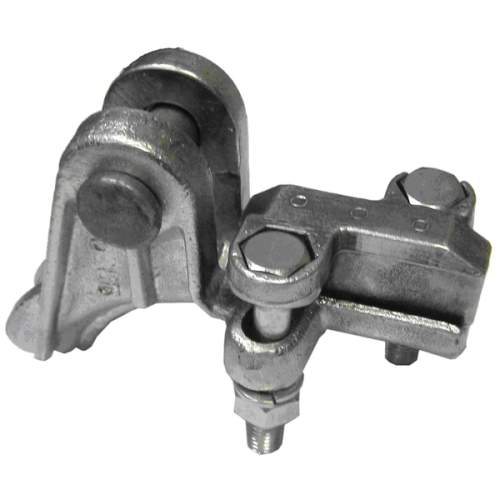

НБ-60/11-16 натяжной зажим болтовой

Назначение зажимов НБ-60/11-16 МЗВА (аналог НБ-2-6А)

Болтовой натяжной зажим НБ-60/11-16 используется для алюминиевых, сталеалюминиевых, медных и защищенных проводов СИП-3, ПЗВ и ПЗВГ к натяжным изолирующим подвескам анкерных, анкерно-угловых и концевых опор. Разрушающая нагрузка данной арматуры составляет 60 кН, что соответствует массе свободно подвешенного груза в 6 тонн. Механическая прочность, достаточная для нормального функционирования зажима НБ-60/11-16, сохраняется и в условиях динамических нагрузок.

Зажим НБ-60/11-16 применим для проводов:

Неизолированных по ГОСТ 839-80: А95, А120, А150, АС70/11, АС95/16, АС120/19, АС120/27
Защищенных по ГОСТ 31946-2012: СИП-3 1х70, СИП-3 1х95, СИП-3 1х120

Особенности конструкции

Зажим НБ-60/11-16 имеет корпус и прижимную плашку из алюминиевого сплава, что значительно сокращает потери от перемагничивания. Данная конструкция не требует применения алюминиевой прокладки и не повреждает провода. Благодаря оптимальной конструкции прижимной плашки значительно облегчен монтаж зажима. Требуется снятие изоляции с защищённых проводов в месте установки наложения зажима. Изготавливается по ТУ 34449 -001-52819896-2010.
