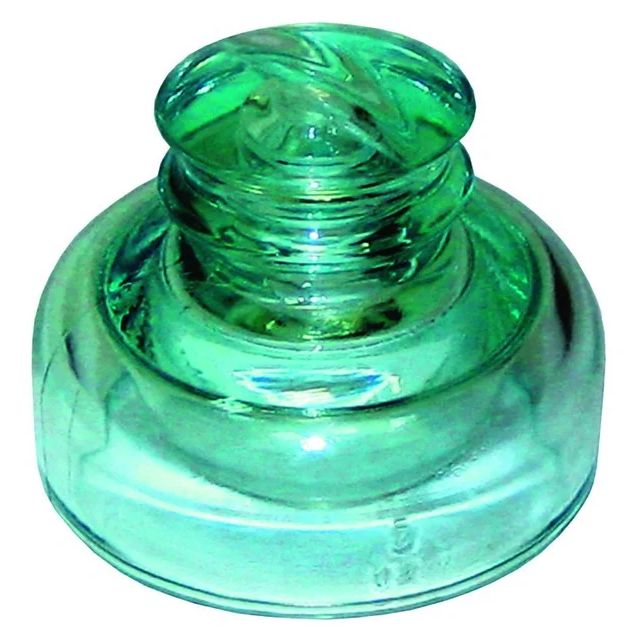

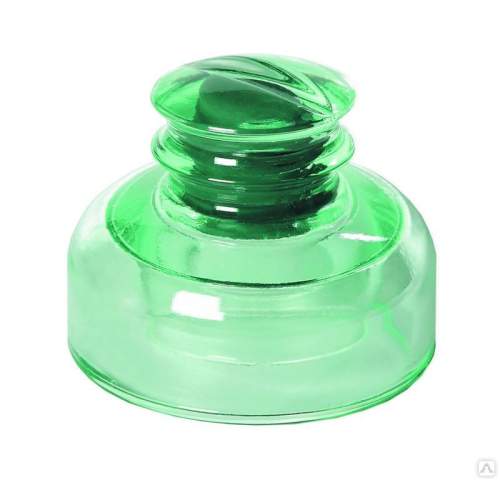

Изолятор ШС-10Е (ЮАИЗ)

Описание товара:

Характеристики:
Марка
ШС-10 Е
Вес
1,9 кг
Напряжение
10 кВ

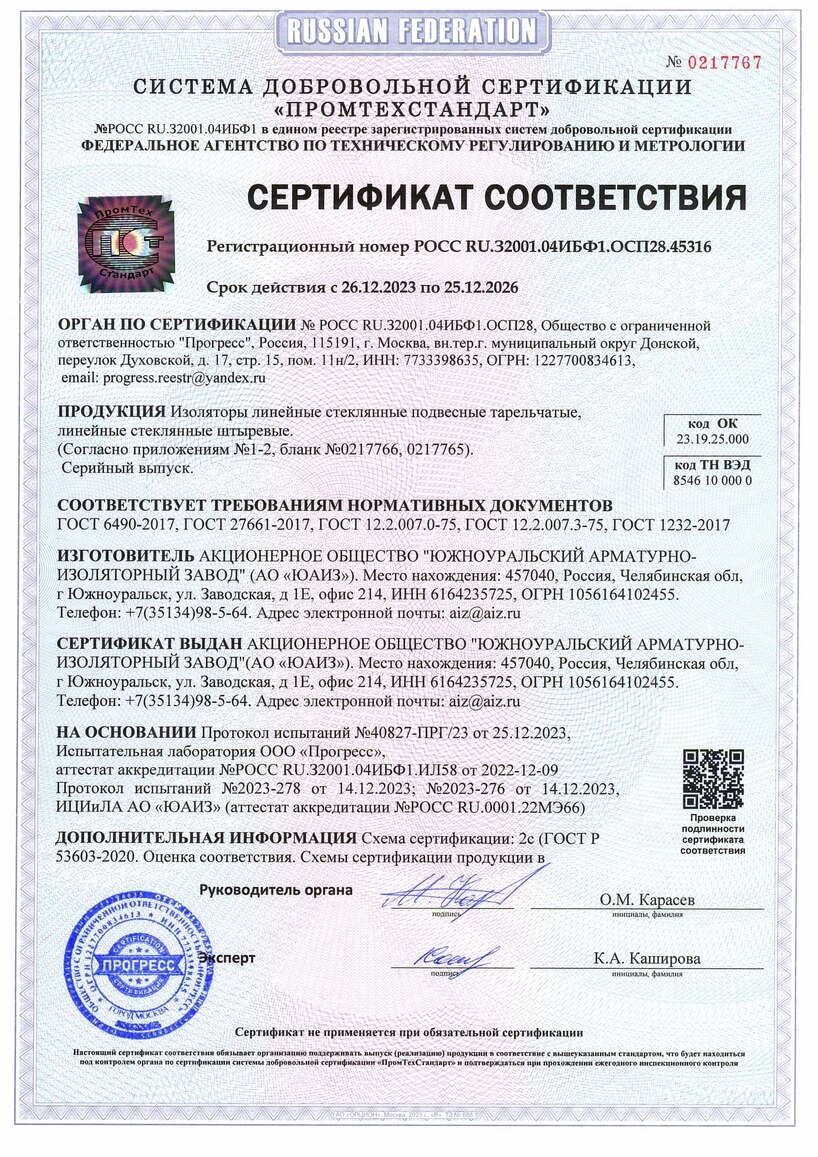

Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Принимаем заказы на сайте круглосуточно
Принимаем заказы на сайте круглосуточно
Профессиональная помощь в подборе товаров
Профессиональная помощь в подборе товаров
Скидки постоянным покупателям
Скидки постоянным покупателям

Описание товара

Назначение изоляторов ШС-10Е

Изолятор ШС-10Е является наиболее популярным штыревым стеклянным изолятором для высоковольтных линий 6 и 10 кВ с неизолированными проводами. Для крепления изоляторов используются стандартные штыри или крюки. Крепление изоляторов ШС-10Е на крюки применяется при использовании деревянных опор. При необходимости крепления на железобетонные опоры используются специальные металлоизделия для ЛЭП: траверсы, оголовки, надставки, на штыри которых и крепятся изоляторы.

Штыревыми изоляторы называются по своей конструкции: изолирующие части устанавливаются на специальный стандартный штырь, а крепление выполняется специальными колпачками. Основное отличие от других видов изоляторов заключается в том, что изделие имеет одну цельную деталь, а не несколько сборных. Провода устанавливаются на шейку или в желоб устройства. Материалом, из которого в настоящее время изготавливаются изоляторы ШС-10Е, является специальное закаленное стекло.

Технические характеристики изолятора ШС-10Е

Изготовитель ЮАИЗ
Напряжение не менее пробивное в изоляционной среде кВ 130
выдерживаемое 50 Гц (в сухом состоянии) кВ 68
выдерживаемое 50 Гц (под дождем) кВ 42
выдерживаемое импульсное 1,2/50 +/- кВ 105
испытательное при испытании на пробой импульсным напряжением в воздухе кВ 200...220
Длина пути утечки мм 290
Минимальная механическая разрушающая нагрузка при изгибе, не менее кН 12,5
Масса кг 2,0

Преимущества изолятора ШС-10Е перед существующими аналогами:

  • визуальное обнаружение пробоя;
  • высокая термостойкость (70°С) в сравнении с ШС-10Д (45°С), ;
  • сохранение остатка при разрушении, за счет полимерного покрытия головки (модифицированный полиэтилен).;

Расшифровка маркировки изоляторов ШС-10Е

Классическим вариантом является изолятор, изготовленный из стекла, который маркируется буквами ШС – штыревой стеклянный. В маркировке устройства также присутствуют цифры, обозначающие номинальное напряжение, в данном случае, ШС-10Е – 10 кВ и стоящие за ними буквы (Е), которые обозначают индекс серии модернизации изолятора.

Изоляторы более ранней серии, такой как ШС-10, а также его модификации ШС-10А, ШС-10Б, ШС-10В, ШС-10Г на сегодняшний день сняты с производства, их заменили современные изоляторы ШС-10Е.

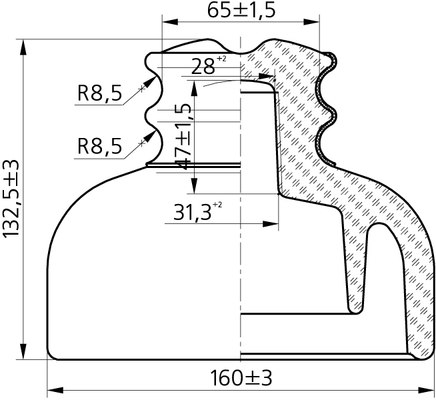

Чертеж, габаритные размеры и упаковка изоляторов ШС-10Е

Изоляторы – основные требования к оборудованию, краткая справка.
Изолятор – электротехническое оборудование, предназначенное для изоляции токоведущих частей установок и аппаратов от поверхности земли и друг от друга. Основными требованиями к данному оборудованию являются:
- электрическая прочность и способность работать при нормативном напряжении;
- механическая прочность;
- способность противостоять коротким замыканиям, условиям окружающей среды;
- теплоустойчивость.

Правильный выбор устройств обеспечивает безопасную эксплуатацию линий электропередач.

Наша компания предлагает широкий ассортимент штыревых изоляторов без дополнительных наценок.


Характеристики

Прочие
Марка ШС-10 Е
Вес 1,9 кг
Напряжение 10 кВ
