УЗПН-35-Ш устройство защиты от перенапряжений

Схема установки УЗПН-35-Ш на линии

Устройства защиты от перенапряжений УЗПН-35-Ш устанавливаются по одному на каждую опору с последовательным чередованием фаз.

При необходимости УЗПН-35-Ш могут устанавливаться на каждую опору по три штуки (по одному на каждую фазу). Такая установка рекомендуется при защите ВЛЗ 6-35 кВ с пролётами более 80 метров, локальных объектов на ВЛ, ВЛ с аномально высокими сопротивлениями заземления опор, особо ответственных ВЛ и других.

Установка необходимой величины искрового промежутка (L) производится на стадии монтажа в соответствии с «Руководством по эксплуатации».

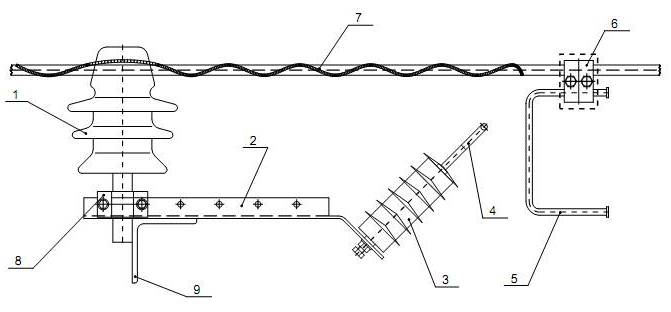

Схема монтажа УЗПН-35-Ш на промежуточных опорах ВДЗ (ВЛ) 35 кВ со штыревыми изоляторами ШФ, ШС. ШПФ, ШПС всех модификаций.

1 - изолятор, 2 - кронштейн, 3 - ОПН, 4 - электрод № 1, 5 - электрод № 2, 6 - прокалывающий зажим с кожухом, 7 - спиральная вязка, 8 - хомут, 9 - траверса

Внимание! В комплект поставки УЗПН входят только элементы 2,3,4,5,6,8.
