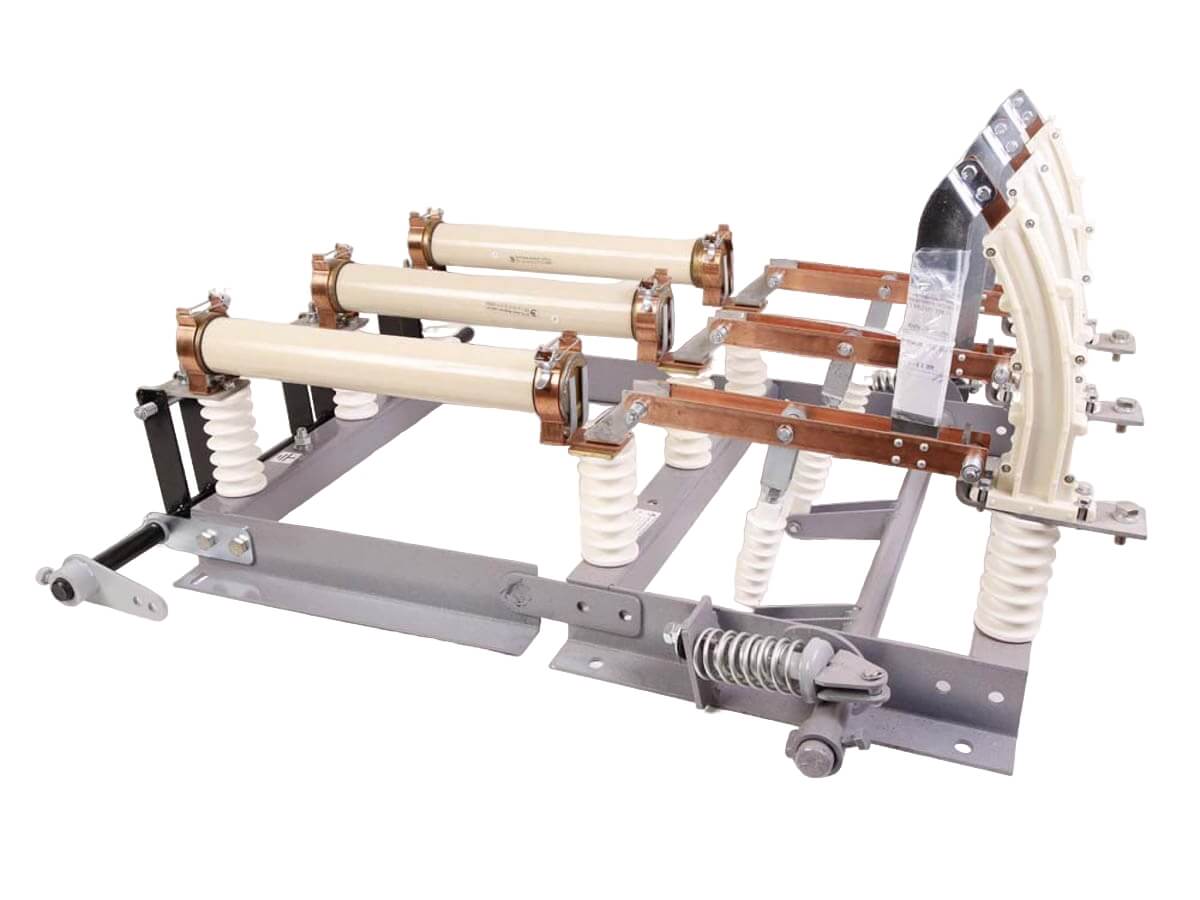

Выключатель нагрузки ВНРп-10/400-20зп У3, с предохранителями

Назначение

Выключатель нагрузки ВНРп-10/400-10зп У3 используется для отключения тока при ремонтных или профилактических работах на электрооборудовании. Устройство, снабженное дугогасительной камерой, позволяет разомкнуть токонесущие проводники без повреждений, которые может нанести возникшая при этом дуга.

Сфера использования

Выключатели данного типа используются в распределительных устройствах внутренней установки таких, как: трансформаторные подстанции, шкафы комплектных распределительных устройств, камеры одностороннего обслуживания и т.д.

Условия эксплуатации

• высота над уровнем моря не более 1000 метров;
• температура не ниже минус 50°C и не выше плюс 45°C;
• влажность не выше 80% при плюс 15 °C;
• отсутствие в распределительном устройстве грязи или агрессивной среды, которая может негативно повлиять на работу выключателя.

Упаковка выключателей ВНР и ВНРп. Кассеты для перевозки

Выключатели упаковываются на кассеты по 6 шт. В таком виде их можно безопасно перевозить автомобильным или железнодорожным транспортом

Устройство

Данный тип выключателей состоит из опорной рамы с валом, на которую крепятся изоляторы в количестве 6 штук. 3 из них оснащаются контактами и дугогасительными камерами, 3 оставшихся – контактными ножами. Помимо этого, выключатель оснащается рычагом, изоляционной и блокировочной тягами, резиновыми шайбами, гибким устройством, ручным приводом и ножом заземления.

Принцип работы

Ток свободно протекает по контактам, которые находится в замкнутом положении. Когда устройство включается, контакты размыкаются, и ток переходит на цепь так называемых дугогасительных контактов. Они также размыкаются, а возникающая дуга прерывается струей газов, которые продуцирует вкладыш из стеклонаполненного полиамида. Таким образом, безопасно снимается нагрузка с линии.

Срок эксплуатации

Срок эксплуатации выключателей нагрузки ВНРп-10/400-10зп У3 находится в пределах 25 лет или же в пределах 8000 циклов включения и выключения. Однако необходимо уделять внимание профилактическим мероприятиям, для того чтобы устройство отработало весь срок.

Где можно приобрести

Выключатель нагрузки данного типа можно купить в нашей компании, занимающейся поставками высоковольтного и низковольтного оборудования, инструмента для его монтажа, арматуры и защитных средств. Наша компания является одним из признанных лидеров на профильном рынке, добившись такого положения за счет ориентации на благо клиента. У нас есть возможность поставлять продукцию от производителя по привлекательным ценам.

Резюме

Выключатель нагрузки ВНРп-10/400-10зп У3 – это надежное устройство, которое дает возможность безопасно снимать нагрузку с линии. Качественные выключатели нагрузки этого типа можно приобрести в нашей компании по привлекательным ценам.
