Выключатель нагрузки ВНР-10/400-20 2з

Выключатель нагрузки ВНР-10/400-20 2з используется для отключения тока при ремонтных или профилактических работах на электрооборудовании. Устройство, снабженное дугогасительной камерой, позволяет разомкнуть токонесущие проводники без повреждений, которые может нанести возникшая при этом дуга.

Условия эксплуатации

• Высота установки над уровнем моря – не более 1000 м.
• Температура окружающего воздуха от минус 60 °С до плюс 45 °С в помещениях с естественной вентиляцией без искусственного регулирования климатических условий.
• Относительная влажность воздуха не должна превышать 90% при 20°С;
• Окружающая среда невзрывоопасна, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях разрушающих металл и изоляцию.
• Рабочее положение в пространстве – установка на вертикальной плоскости, допускается отклонение от вертикального положения до 5° в любую сторону.

Устройство

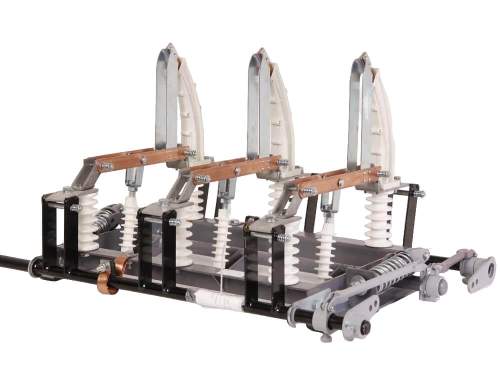

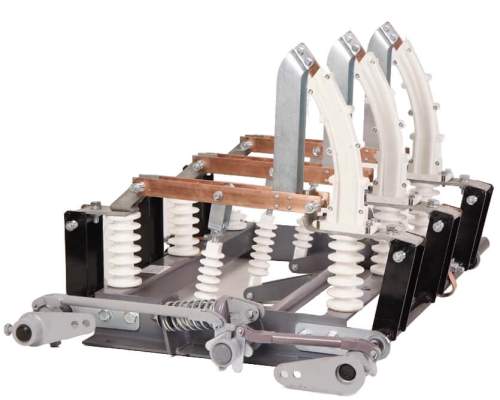

Данный тип выключателей состоит из опорной рамы с валом, на которую крепятся изоляторы в количестве 6 штук. 3 из них оснащаются контактами и дугогасительными камерами, 3 оставшихся – контактными ножами. Помимо этого, выключатель оснащается рычагом, изоляционной и блокировочной тягами, резиновыми шайбами, гибким устройством, ручным приводом и ножом заземления.

Принцип работы

Ток свободно протекает по контактам, которые находится в замкнутом положении. Когда устройство включается, контакты размыкаются, и ток переходит на цепь так называемых дугогасительных контактов. Они также размыкаются, а возникающая дуга прерывается струей газов, которые продуцирует вкладыш из стеклонаполненного полиамида. Таким образом, безопасно снимается нагрузка с линии.

Тип опорных изоляторов ИОЛп-10-4-57.

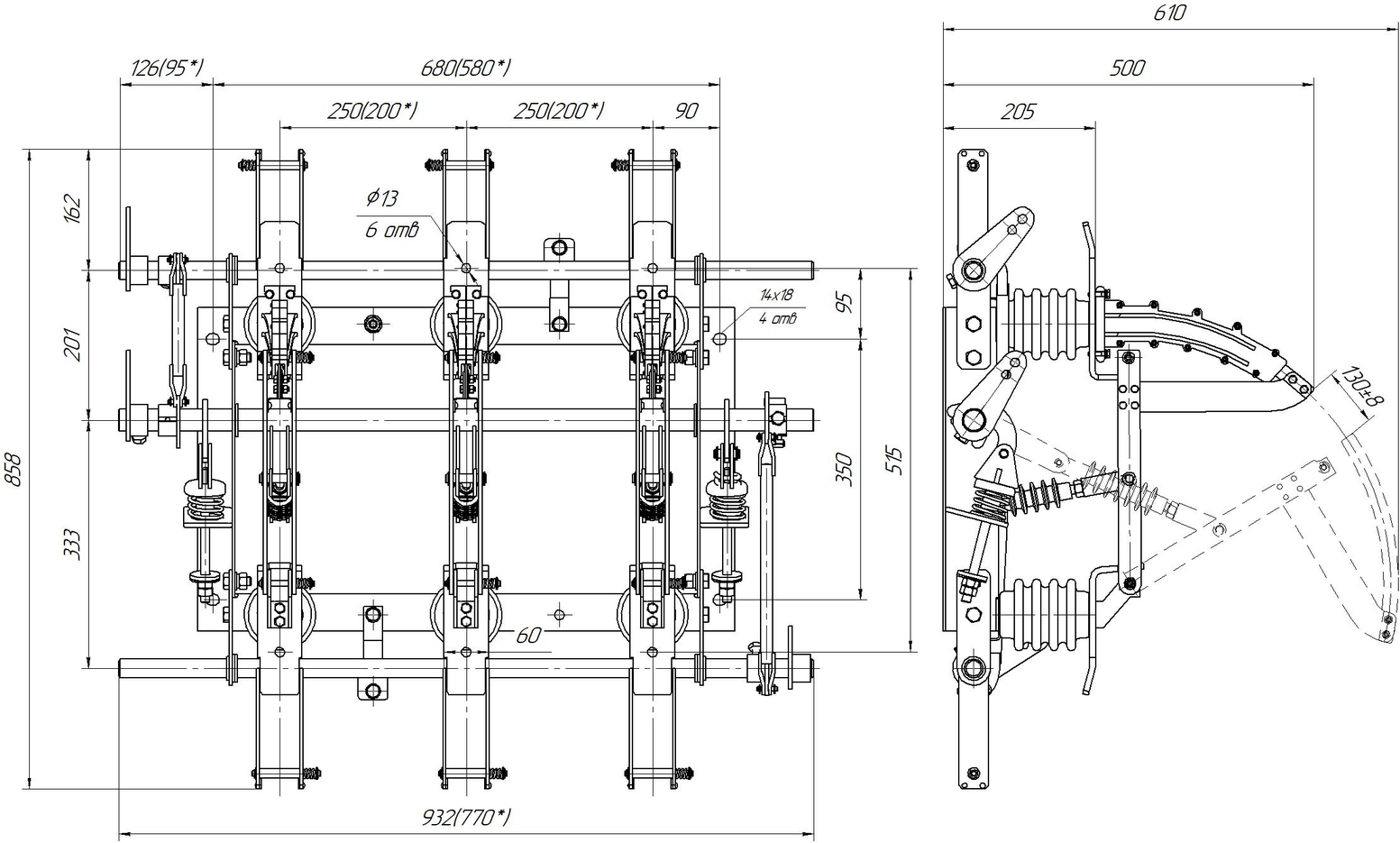

Размеры в скобках для ВНР с межполюсным расстоянием 200 мм (изготавливается по заказу).

Срок эксплуатации

Срок эксплуатации выключателей нагрузки ВНР-10/400-20 2з находится в пределах 25 лет или же в пределах 8000 циклов включения и выключения. Однако необходимо уделять внимание профилактическим мероприятиям, для того чтобы устройство отработало весь срок.

Срок гарантии – два года со дня ввода в эксплуатацию, но не более 2,5 лет со дня отгрузки.
