Выключатель нагрузки ВНР-10/400-20зв

Выключатель нагрузки ВНР-10/400-20зв используется для отключения тока при ремонтных или профилактических работах на электрооборудовании. Устройство, снабженное дугогасительной камерой, позволяет разомкнуть токонесущие проводники без повреждений, которые может нанести возникшая при этом дуга.

Условия эксплуатации

• Высота установки над уровнем моря – не более 1000 м.
• Температура окружающего воздуха от минус 60 °С до плюс 45 °С в помещениях с естественной вентиляцией без искусственного регулирования климатических условий.
• Относительная влажность воздуха не должна превышать 90% при 20°С;
• Окружающая среда невзрывоопасна, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях разрушающих металл и изоляцию.
• Рабочее положение в пространстве – установка на вертикальной плоскости, допускается отклонение от вертикального положения до 5° в любую сторону.

Устройство

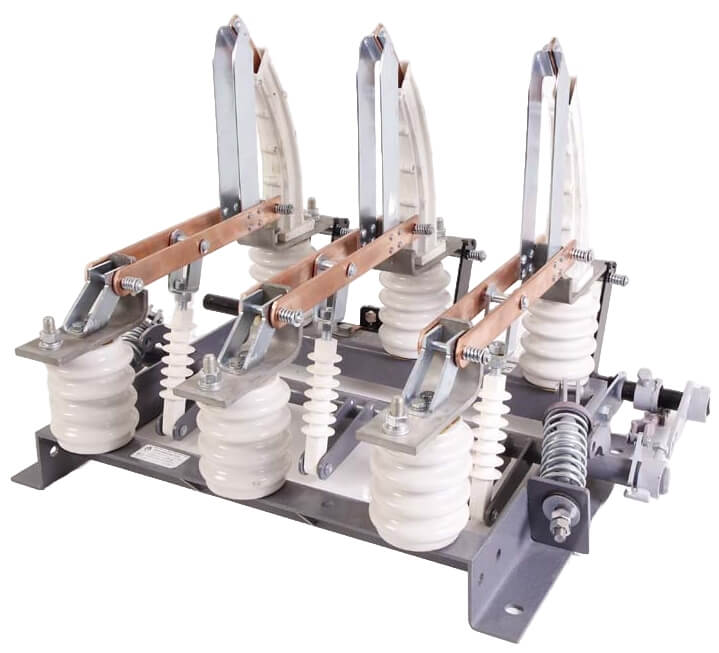

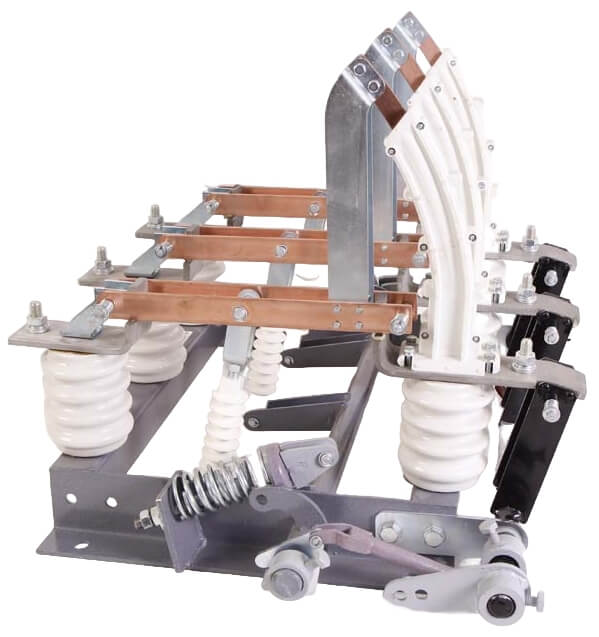

Данный тип выключателей состоит из опорной рамы с валом, на которую крепятся изоляторы в количестве 6 штук. 3 из них оснащаются контактами и дугогасительными камерами, 3 оставшихся – контактными ножами. Помимо этого, выключатель оснащается рычагом, изоляционной и блокировочной тягами, резиновыми шайбами, гибким устройством, ручным приводом и ножом заземления.

Принцип работы

Ток свободно протекает по контактам, которые находится в замкнутом положении. Когда устройство включается, контакты размыкаются, и ток переходит на цепь так называемых дугогасительных контактов. Они также размыкаются, а возникающая дуга прерывается струей газов, которые продуцирует вкладыш из стеклонаполненного полиамида. Таким образом, безопасно снимается нагрузка с линии.

Тип опорных изоляторов ИОЛп-10-4-57.

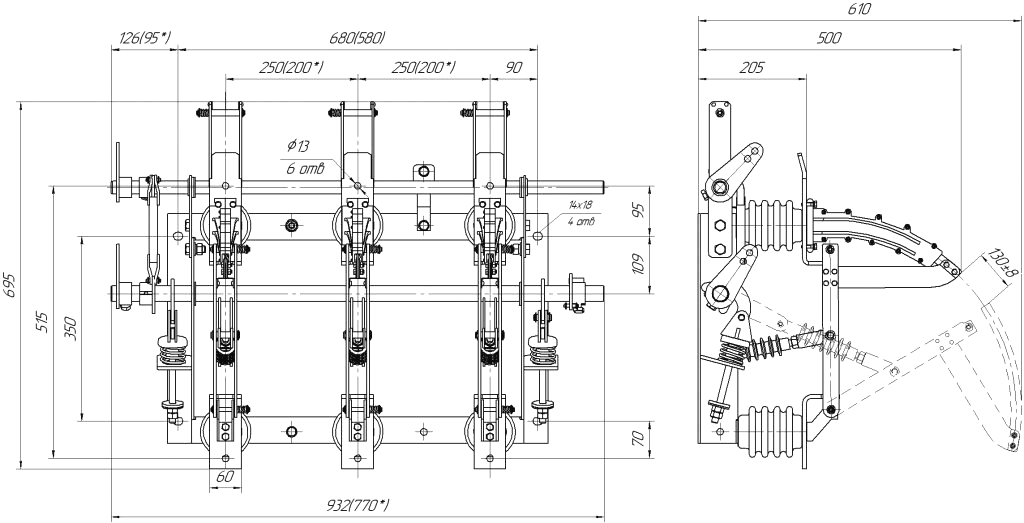

Размеры в скобках для ВНР с межполюсным расстоянием 200 мм (изготавливается по заказу).

Срок эксплуатации

Срок эксплуатации выключателей нагрузки ВНР-10/400-20зв находится в пределах 25 лет или же в пределах 8000 циклов включения и выключения. Однако необходимо уделять внимание профилактическим мероприятиям, для того чтобы устройство отработало весь срок.

Срок гарантии – два года со дня ввода в эксплуатацию, но не более 2,5 лет со дня отгрузки.
