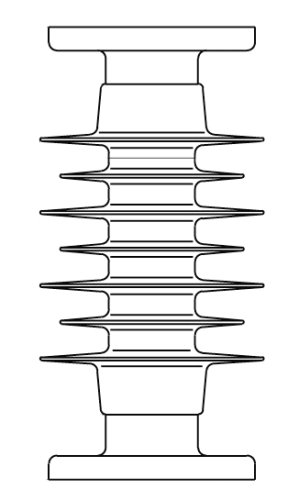

Изолятор ОСК 20-10-А01-4

Опорный полимерный изолятор типа ОСК 20-10-А01-4 предназначен для обеспечения электрической изоляции и механического крепления токоведущих элементов в составе электрооборудования распределительных устройств, подстанций и электростанций, эксплуатируемых в сетях переменного тока с номинальным напряжением 10 кВ и частотой до 100 Гц.

Тип исполнения: опорный изолятор со стержневой конструкцией и кремнийорганической защитной оболочкой.

Расшифровка условного обозначения ОСК 20-10-А01-4

• О - опорный тип изолятора.
• С - стержневая конструкция.
• К - наличие кремнийорганической оболочки.
• 20 - нормированная механическая разрушающая сила на изгиб, выраженная в килоньютонах (кН).
• 10 - номинальное напряжение сети, выраженное в киловольтах (кВ).
• А01 - модификация изделия.
• 4 - допустимая степень загрязнения по ГОСТ 9920.

Климатическое исполнение

Изоляторы ОСК 20-10-А01-4 изготавливаются в климатическом исполнении УХЛ, категории размещения 1 по ГОСТ 15150. Условия эксплуатации:

• высота над уровнем моря - не более 1000 м;
• толщина корки льда - не более 20 мм;
• скорость ветра при гололёде - до 15 м/с;
• скорость ветра при отсутствии гололёда - до 40 м/с;
• верхнее значение температуры окружающего воздуха - +50 °C;
• нижнее значение температуры окружающего воздуха - -60 °C.

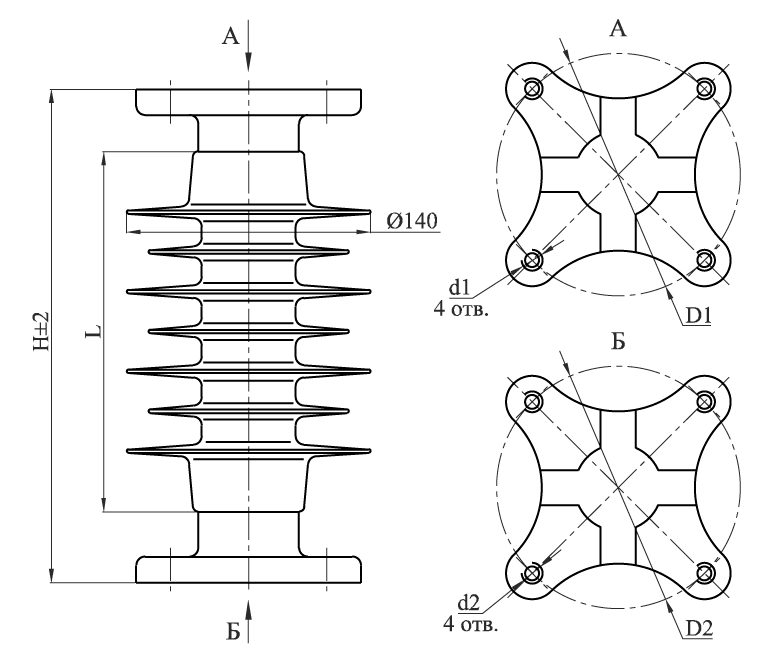

Габаритные размеры, чертеж изолятора ОСК 20-10-А01-4
