Описание товара

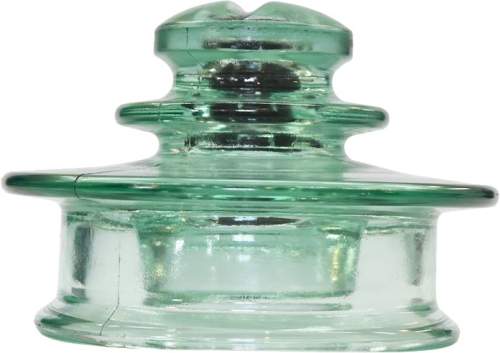

Предлагаем Вам новые изоляторы ШС-20ЕД. В конструкции применено решение с двумя изоляционными крыльями, что обеспечило повышенную длину пути тока утечки. Новые изоляторы ШС-20 ЕД рекомендуются к применению в районах с повышенным загрязнением или высокой грозовой активностью.
Изоляторы ШС-20ЕД крепятся при помощи цанговой втулки, которая расположена внутри изолятора, на штырь траверсы или крюка с колпачком типа «К» или «КП». Цанговая втулка изготовлена из композитного материала, устойчивого к УФ-излучению и защищает колпачки от разрушения от УФ-излучения.
Технические характеристики
|
Параметр
|
Значение
|
|
Условное обозначение по ГОСТ 1232-82
|
ШС 20ЕД
|
|
Номинальное напряжение
|
20 кВ
|
|
Диаметр изолятора
|
216 мм
|
|
Номинальная высота изолятора
|
146 мм
|
|
Нормированная механическая разрушающая сила при изгибе
|
13,0 кН
|
|
Номинальная длина пути тока утечки
|
не менее 420 мм
|
|
Выдерживаемое напряжение стандартного грозового импульса
|
125 кВ
|
|
Выдерживаемое напряжение 50 гц (в сухом состоянии)
|
73 кВ
|
|
Выдерживаемое напряжение 50 Гц (под дождем)
|
50 кВ
|
|
Пробивное напряжение промышленной частоты в изоляционной среде
|
140 кВ
|
|
Масса
|
3,0 кг
|
Нормы загрузки изоляторов ШС-20ЕД
|
|
Размеры упаковки
|
Количество изоляторов
|
Вес изоляторов
|
|
Паллета
|
1100х970х1980
|
300 шт
|
930 кг
|
|
Фура
|
|
6600 шт
|
20460 кг
|
|
20 футовый контейнер
|
|
3600 шт
|
11160 кг
|
|
40 футовый контейнер
|
|
7200 шт
|
22320 кг
|

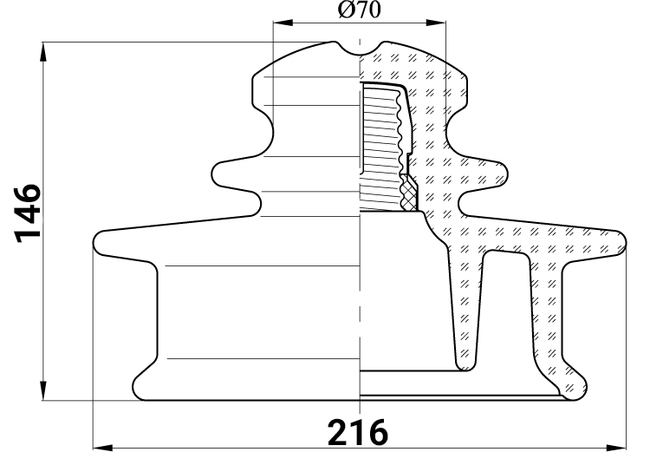

Чертеж, размеры изоляторов ШС-20ЕД
Где купить изоляторы ШС-20ЕД?
Мы готовы поставить Вам изоляторы ШС-20ЕД в любых количествах. Бесплатно доставим до терминалов транспортных компаний в Москве. Организуем доставку по Москве и Московской области.
